dla wielu osób to synonim skomplikowanej i potencjalnie niebezpiecznej technologii. Jednak za tą mgłą tajemnicy kryje się fascynujący świat inżynierii i fizyki, który pozwala nam pozyskiwać czystą energię na skalę przemysłową. Zrozumienie, jak działa taki obiekt, jest kluczowe, aby rozwiać mity i docenić jego rolę w nowoczesnym miksie energetycznym. W tym artykule zabiorę Was w podróż do wnętrza elektrowni jądrowej, krok po kroku wyjaśniając jej budowę i zasadę działania.

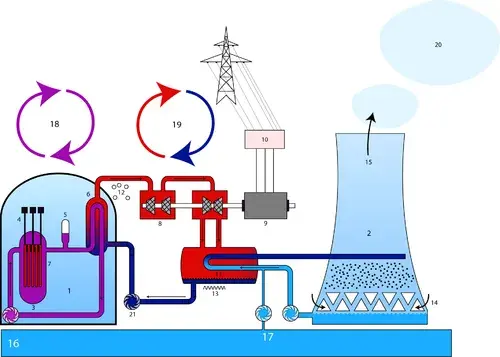

Elektrownia atomowa to złożony system poznaj jej budowę i zasadę działania
- Elektrownia jądrowa wytwarza energię elektryczną z ciepła pochodzącego z kontrolowanego rozszczepienia uranu w reaktorze.
- Kluczowe komponenty to reaktorownia (z obudową bezpieczeństwa), wytwornica pary, maszynownia z turbinami i generatorem oraz układ chłodzenia.
- Woda w obiegu pierwotnym (radioaktywna) nigdy nie miesza się z wodą obiegu wtórnego, przekazując jedynie ciepło.
- Nowoczesne elektrownie posiadają wielopoziomowe, pasywne i aktywne systemy bezpieczeństwa, co jest kluczowe dla ich funkcjonowania.
- Polska planuje budowę pierwszej elektrowni jądrowej w lokalizacji Lubiatowo-Kopalino, wykorzystując reaktory AP1000, z uruchomieniem pierwszego bloku w 2033 roku.
Elektrownia atomowa od środka: co kryją charakterystyczne kopuły i kominy
Kiedy myślimy o elektrowni atomowej, często przed oczami staje nam charakterystyczny, masywny budynek z kopułą oraz wysokie, stożkowate konstrukcje. Jednak to tylko wierzchołek góry lodowej. Elektrownia jądrowa to złożony kompleks wielu budynków i systemów, które współpracują ze sobą, aby zapewnić bezpieczną i stabilną produkcję energii elektrycznej. To nie jest tylko jeden wielki reaktor to precyzyjnie zaprojektowany organizm, w którym każdy element ma swoje kluczowe zadanie.
Najbardziej rozpoznawalnym elementem jest z pewnością budynek reaktora, często zwieńczony grubą, żelbetową obudową bezpieczeństwa (containment). Ta kopuła to nie tylko element architektoniczny, ale przede wszystkim kluczowa bariera ochronna. Obok niej znajduje się budynek maszynowni, gdzie generowana jest energia elektryczna. Wreszcie, jeśli elektrownia wykorzystuje chłodnie kominowe, to właśnie te monumentalne konstrukcje dominują w krajobrazie. Ich zadaniem jest efektywne odprowadzanie ciepła z procesu produkcyjnego.
Często zadajemy sobie pytanie, dlaczego z chłodni kominowych unosi się biała para wodna. To ważne, aby zrozumieć, że nie jest to dym pochodzący ze spalania. Para wodna jest produktem ubocznym procesu chłodzenia wody, która krąży w trzecim obiegu elektrowni. Woda ta odbiera ciepło od pary po jej przejściu przez turbiny, a następnie jest schładzana w chłodniach, gdzie odparowuje. To dowód na to, że elektrownia jądrowa nie emituje do atmosfery szkodliwych spalin, jak ma to miejsce w przypadku elektrowni węglowych.
Serce elektrowni: jak zbudowany jest i działa budynek reaktora
Budynek reaktora to prawdziwe centrum dowodzenia elektrowni jądrowej. Jego sercem jest reaktor, ale cała konstrukcja jest zaprojektowana z myślą o maksymalnym bezpieczeństwie. Obudowa bezpieczeństwa (containment) to wielowarstwowa, żelbetowa konstrukcja, która stanowi ostatnią linię obrony. Jest ona zaprojektowana tak, aby wytrzymać ogromne ciśnienie i temperaturę w przypadku awarii wewnątrz reaktora, a także chronić go przed zewnętrznymi zagrożeniami, takimi jak uderzenia czy ekstremalne warunki pogodowe. To właśnie ta obudowa ma za zadanie zapobiec wydostaniu się jakichkolwiek radioaktywnych substancji na zewnątrz.
Wewnątrz obudowy znajduje się reaktor jądrowy. To w nim zachodzi cały magiczny proces. Wyobraźmy sobie grubościenny, stalowy zbiornik ciśnieniowy, który jest wypełniony paliwem jądrowym. Paliwo to najczęściej uran, który został odpowiednio wzbogacony i umieszczony w postaci prętów paliwowych. Wewnątrz tych prętów zachodzi kontrolowana reakcja łańcuchowa rozszczepienia jąder atomowych. Każde rozszczepienie uwalnia ogromną ilość energii cieplnej, która jest następnie wykorzystywana do produkcji pary.
Kluczową rolę w kontrolowaniu tej reakcji odgrywają pręty kontrolne. Są one wykonane z materiałów pochłaniających neutrony, które są niezbędne do podtrzymania reakcji łańcuchowej. Wsuwając pręty kontrolne głębiej do rdzenia reaktora, spowalnia się lub zatrzymuje reakcję. Wysuwając je, można zwiększyć jej intensywność. Dzięki temu operatorzy mogą precyzyjnie regulować moc reaktora, a w razie potrzeby błyskawicznie go wyłączyć, zapewniając bezpieczeństwo.
Jednym z fundamentalnych aspektów działania reaktora jest koncepcja dwóch niezależnych obiegów wody. W obiegu pierwotnym, który przepływa przez reaktor, krąży woda pod wysokim ciśnieniem. Ta woda jest podgrzewana przez ciepło generowane w rdzeniu i staje się radioaktywna. Jednakże, nigdy nie miesza się ona z wodą obiegu wtórnego. Ciepło jest przekazywane za pośrednictwem specjalnego wymiennika ciepła, zwanego wytwornicą pary. Dopiero w obiegu wtórnym woda zamienia się w parę, która napędza turbiny. To rozdzielenie jest kluczowe dla bezpieczeństwa i zapobiega przenoszeniu radioaktywności do dalszych części elektrowni.
Od gorącej pary do prądu w gniazdku: podróż energii przez maszynownię
Po tym, jak ciepło z reaktora zostanie bezpiecznie przekazane do obiegu wtórnego, następuje kluczowy etap produkcji energii elektrycznej. Wytwornica pary działa jak gigantyczny wymiennik ciepła. Gorąca, lekko radioaktywna woda z obiegu pierwotnego przepływa przez jej wewnętrzne rurki, oddając swoje ciepło wodzie z obiegu wtórnego. Ta druga woda, pod wpływem ciepła, zaczyna wrzeć i zamienia się w parę wodną pod bardzo wysokim ciśnieniem. To właśnie ta para stanowi siłę napędową całego procesu.
Para wodna pod wysokim ciśnieniem jest następnie kierowana do turbin parowych. Turbina to skomplikowane urządzenie składające się z wielu łopatek umieszczonych na obracającym się wale. Kiedy strumień pary uderza w te łopatki, wprawia je w ruch obrotowy z ogromną prędkością. Można to porównać do wiatraka, który jest napędzany przez wiatr, tylko tutaj "wiatrem" jest potężny strumień pary. Im większe ciśnienie i przepływ pary, tym szybciej i mocniej obraca się turbina.
Na jednym wale z turbiną zamontowany jest generator prądu. To właśnie tutaj energia mechaniczna ruchu obrotowego jest zamieniana na energię elektryczną. Generator działa na zasadzie indukcji elektromagnetycznej obracający się wirnik (część generatora połączona z turbiną) w polu magnetycznym wytwarza prąd elektryczny. Ten prąd, o odpowiednim napięciu, jest następnie przesyłany do transformatorów, które podnoszą napięcie do poziomu wymaganego do przesyłu na duże odległości za pomocą sieci energetycznej. W ten sposób energia, która narodziła się w atomowym sercu reaktora, trafia ostatecznie do naszych domów.
Niezbędne chłodzenie: jak elektrownia utrzymuje bezpieczną temperaturę
Proces produkcji energii elektrycznej w elektrowni jądrowej generuje znaczną ilość ciepła, które musi zostać efektywnie odprowadzone. Tutaj wkracza trzeci obieg wodny. Po tym, jak para wodna napędzi turbiny, traci część swojej energii i ciśnienia. Aby ponownie zamienić ją w wodę i móc ją zawrócić do wytwornicy pary, musi zostać schłodzona w skraplaczu. Do tego celu wykorzystuje się właśnie wodę z trzeciego obiegu.
Istnieją dwa główne sposoby pozyskiwania wody do tego obiegu. Pierwszy to bezpośrednie chłodzenie, gdzie woda pobierana jest z dużego naturalnego źródła, takiego jak rzeka, jezioro lub morze. Po przejściu przez skraplacze i odebraniu ciepła, woda jest z powrotem odprowadzana do źródła, ale o nieco wyższej temperaturze. Drugi system to wykorzystanie chłodni kominowych. W tym przypadku woda z trzeciego obiegu krąży w zamkniętym systemie. W chłodniach, które są ogromnymi, hiperboloidalnymi konstrukcjami, część wody odparowuje, zabierając ze sobą ciepło. Para wodna unosi się z komina, a schłodzona woda wraca do obiegu. W przypadku polskiej elektrowni planowanej w Lubiatowie-Kopalino, bliskość Bałtyku sugeruje wykorzystanie wody morskiej do chłodzenia. Jednakże, chłodnie kominowe są również bardzo charakterystycznym elementem krajobrazu wielu elektrowni jądrowych na świecie i mogą być stosowane jako uzupełnienie lub alternatywa.
Przeczytaj również: Kiedy elektrownia atomowa w Polsce? Harmonogram, koszty i lokalizacja
Polska wkracza do gry: jak będzie wyglądać pierwsza polska elektrownia jądrowa
Polska aktywnie dołącza do grona krajów wykorzystujących energię jądrową. Pierwsza polska elektrownia jądrowa powstanie w województwie pomorskim, w miejscowości Lubiatowo-Kopalino. Wybór tej lokalizacji nie jest przypadkowy strategiczne położenie blisko wybrzeża Bałtyku zapewnia dostęp do ogromnych ilości wody potrzebnej do chłodzenia, a badania geologiczne potwierdziły odpowiednie warunki gruntowe dla budowy tak dużego obiektu.
W polskiej elektrowni zostaną zainstalowane nowoczesne reaktory typu AP1000. Są to jednostki należące do generacji III+, co oznacza, że wykorzystują one najbardziej zaawansowane technologie w zakresie bezpieczeństwa. Szczególnie warte podkreślenia są ich pasywne systemy bezpieczeństwa, które działają dzięki naturalnym siłom fizyki (jak grawitacja czy konwekcja) i nie wymagają interwencji człowieka ani zewnętrznych źródeł zasilania w sytuacjach awaryjnych. To znacząco podnosi poziom bezpieczeństwa całej instalacji.
Harmonogram budowy jest ambitny. Prace budowlane mają rozpocząć się w 2026 roku, a uruchomienie pierwszego bloku elektrowni planowane jest na 2033 rok. Projekt jest realizowany przez spółkę Polskie Elektrownie Jądrowe (PEJ), a jego znaczące dofinansowanie publiczne zostało już zatwierdzone przez Komisję Europejską, co świadczy o strategicznym znaczeniu tej inwestycji dla polskiej energetyki.
