Jak działa elektrownia szczytowo-pompowa? Klucz do OZE

Elektrownie szczytowo-pompowe, często nazywane "gigantycznymi akumulatorami wodnymi", są kluczowym elementem stabilizacji nowoczesnych systemów energetycznych. W obliczu rosnącego udziału odnawialnych źródeł energii (OZE) w Polsce, które charakteryzują się zmienną produkcją, zrozumienie mechanizmu działania tych instalacji staje się niezwykle ważne. To właśnie one pozwalają nam efektywnie zarządzać nadwyżkami i niedoborami prądu, zapewniając bezpieczeństwo i ciągłość dostaw energii.

Wielkie "wodne baterie" klucz do przyszłości polskiej energetyki

Problem zmienności produkcji energii z odnawialnych źródeł, takich jak fotowoltaika czy farmy wiatrowe, jest jednym z największych wyzwań współczesnej energetyki. Słońce nie zawsze świeci, wiatr nie zawsze wieje z odpowiednią siłą, co prowadzi do nieprzewidywalnych nadwyżek lub niedoborów prądu w sieci. Ta niestabilność wymaga skutecznych i elastycznych rozwiązań do magazynowania energii, aby system mógł działać płynnie i niezawodnie. Bez nich integracja OZE na tak dużą skalę byłaby praktycznie niemożliwa.

Elektrownia szczytowo-pompowa (ESP) to nic innego jak gigantyczny akumulator wodny. Jej podstawowa zasada działania jest genialna w swojej prostocie: kiedy mamy nadmiar energii w sieci, zużywamy ją do pompowania wody w górę, do wyżej położonego zbiornika. Gdy natomiast zapotrzebowanie na prąd wzrasta, a jego produkcja z innych źródeł jest niewystarczająca, spuszczamy tę wodę w dół, a ona, przepływając przez turbiny, generuje energię elektryczną. To mechanizm, który pozwala nam przechowywać energię w postaci potencjalnej energii grawitacji wody.

Kluczowa rola ESP w stabilizacji Krajowego Systemu Elektroenergetycznego (KSE) jest nie do przecenienia. Działają one jak "ubezpieczenie" dla sieci, magazynując nadwyżki energii, często pochodzącej z niestabilnych OZE, i oddając ją do sieci w momentach zwiększonego zapotrzebowania. Dzięki temu możemy efektywnie zarządzać fluktuacjami mocy, zapobiegając blackoutom i stabilizując częstotliwość prądu. Pełnią także inne ważne usługi systemowe, takie jak regulacja częstotliwości, zapewnienie rezerwy mocy, a nawet możliwość tzw. "black startu", czyli uruchomienia systemu po całkowitej awarii.

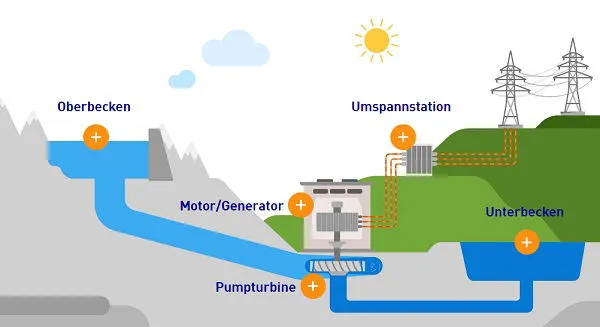

Elektrownia szczytowo-pompowa: Jak działa krok po kroku?

Faza magazynowania energii rozpoczyna się w okresach, gdy zapotrzebowanie na prąd jest niskie, a jego ceny na rynku hurtowym spadają. Dzieje się tak często w nocy lub w słoneczne i wietrzne dni, kiedy produkcja z fotowoltaiki i farm wiatrowych jest wysoka. Wówczas elektrownia szczytowo-pompowa zużywa energię z sieci do pompowania wody ze zbiornika dolnego do górnego. W ten sposób, woda zgromadzona w wyżej położonym zbiorniku, gromadzi energię potencjalną grawitacji, czekając na moment, kiedy będzie potrzebna.

Gdy zapotrzebowanie na energię wzrasta na przykład w godzinach szczytu porannego lub wieczornego, kiedy ludzie wracają z pracy i włączają urządzenia następuje faza uwalniania mocy. Woda jest wówczas spuszczana z powrotem do dolnego zbiornika, przepływając przez potężne turbiny. Ruch wody napędza te turbiny, które z kolei połączone są z generatorami, produkującymi prąd elektryczny. Ten prąd jest natychmiast wprowadzany do sieci, zaspokajając rosnące zapotrzebowanie.

Warto zwrócić uwagę na sprawność cyklu pracy ESP, która zazwyczaj wynosi od 70% do 85%. Oznacza to, że część energii jest tracona w procesie pompowania i generacji. Mimo tych strat, technologia ta jest nadal niezwykle opłacalna i strategicznie ważna dla stabilności sieci energetycznej. Długowieczność tych obiektów, ich zdolność do magazynowania ogromnych ilości energii i szybki czas reakcji sprawiają, że są one niezastąpionym elementem nowoczesnej, zrównoważonej energetyki.

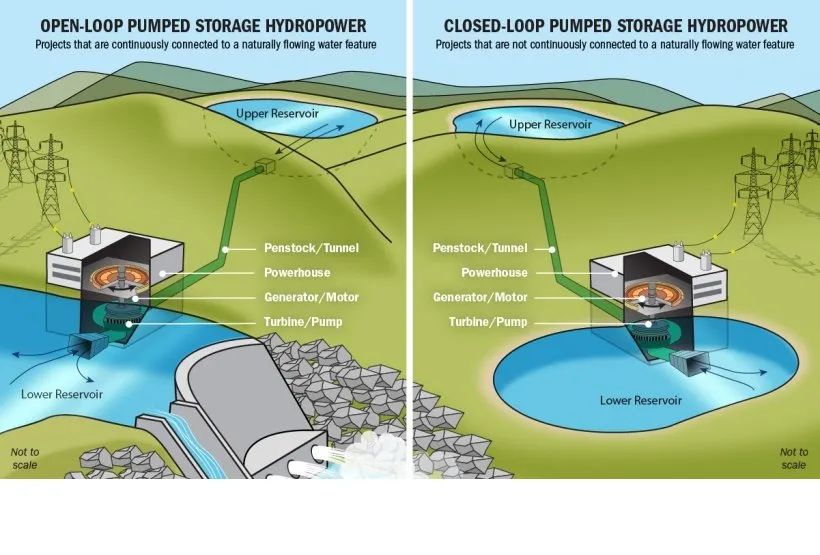

Anatomia giganta: Co tworzy elektrownię szczytowo-pompową?

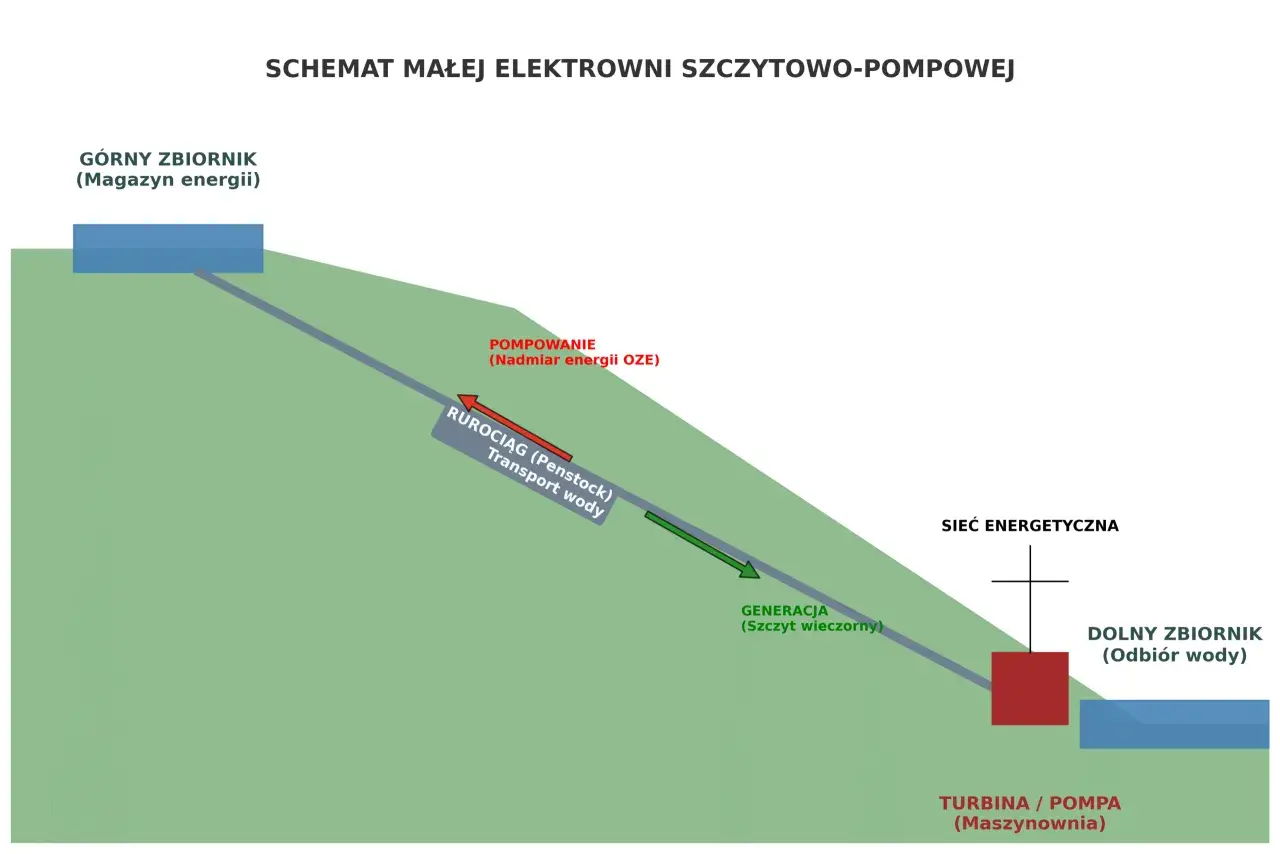

Sercem każdej elektrowni szczytowo-pompowej są dwa zbiorniki wodne: górny i dolny. Mogą to być zarówno naturalne jeziora, jak i sztuczne zbiorniki, często budowane w górskich dolinach lub na płaskowyżach. Kluczowa dla ilości magazynowanej energii jest różnica poziomów między nimi im większa deniwelacja, tym więcej energii potencjalnej można zgromadzić. To właśnie ta różnica wysokości jest siłą napędową całego systemu, pozwalającą na efektywne wykorzystanie grawitacji.

Najbardziej zaawansowanym elementem technicznym jest hydrozespół, czyli odwracalna pompo-turbina. To prawdziwe arcydzieło inżynierii, które może pracować w dwóch trybach. W trybie pompowania, urządzenie to działa jak potężna pompa, tłocząc wodę w górę do zbiornika górnego. Kiedy następuje faza generacji, to samo urządzenie przestawia się w tryb turbiny, napędzanej przez spływającą wodę, która z kolei obraca generator. Generator/silnik, połączony z pompo-turbiną, w trybie turbinowym produkuje prąd, a w trybie pompowym działa jako silnik elektryczny, zasilany z sieci.

Oba zbiorniki połączone są ze sobą za pomocą rurociągów lub sztolni. Są to potężne tunele, często wykute w skale, przez które woda przepływa w obu kierunkach. Ich konstrukcja musi być niezwykle wytrzymała, aby sprostać ogromnym ciśnieniom i przepływom wody. To właśnie przez nie woda jest transportowana między zbiornikami, umożliwiając cykl magazynowania i generacji energii.

Zielona bateria czy ingerencja w naturę? Bilans zysków i strat

• Długa żywotność: Elektrownie szczytowo-pompowe to inwestycje na pokolenia. Ich konstrukcja jest niezwykle trwała, co przekłada się na żywotność rzędu 80-100 lat, znacznie dłuższą niż w przypadku wielu innych technologii energetycznych.
• Niskie koszty eksploatacji: Po początkowej fazie budowy, koszty bieżącej eksploatacji i konserwacji są stosunkowo niskie, co czyni je ekonomicznie atrakcyjnymi w długim terminie.
• Wysoka skalowalność i pojemność magazynowania: ESP mogą magazynować ogromne ilości energii, znacznie większe niż większość dostępnych technologii bateryjnych, co jest kluczowe dla stabilności całego systemu energetycznego.
• Szybki czas reakcji: Mogą osiągnąć pełną moc w zaledwie kilka minut, co jest nieocenione w sytuacjach nagłych zmian w zapotrzebowaniu na energię lub niestabilności sieci.
• Minimalny wpływ na środowisko podczas pracy: Po zakończeniu budowy, sama eksploatacja elektrowni jest czysta i nie generuje emisji gazów cieplarnianych ani innych zanieczyszczeń powietrza.

• Bardzo wysokie koszty początkowe: Budowa elektrowni szczytowo-pompowych to inwestycje liczone w miliardach, co wymaga ogromnych nakładów finansowych i długiego okresu zwrotu.
• Długi czas budowy: Realizacja tak złożonych projektów inżynieryjnych trwa wiele lat, często od 5 do 10, a nawet więcej.
• Konieczność odpowiednich uwarunkowań geograficznych: ESP wymagają specyficznego ukształtowania terenu dwóch zbiorników o znacznej różnicy wzniesień, co ogranicza ich potencjalne lokalizacje.
• Straty energii w cyklu: Jak wspomniałem, sprawność cyklu nie wynosi 100%, co oznacza, że część energii jest tracona w procesie pompowania i generacji.
• Potencjalny wpływ na lokalne ekosystemy i krajobraz na etapie budowy: Budowa ESP wiąże się z przekształceniami terenu, co może mieć wpływ na lokalną florę, faunę i estetykę krajobrazu, choć w fazie operacyjnej wpływ ten jest minimalny.

Czy ESP są w pełni "zielonym" źródłem energii? To złożone pytanie. Z jednej strony, ich rola w umożliwianiu rozwoju OZE i redukcji emisji z paliw kopalnych jest nieoceniona. Bez nich stabilna integracja wiatraków i fotowoltaiki byłaby znacznie trudniejsza. Z drugiej strony, musimy przyznać, że ich budowa wiąże się z pewnym wpływem na środowisko naturalne przekształceniem terenu, zmianami w hydrologii i wpływem na lokalne ekosystemy. Moim zdaniem, bilans jest jednak zdecydowanie pozytywny, biorąc pod uwagę ich strategiczne znaczenie dla dekarbonizacji energetyki.

Mapa polskiej hydroenergetyki: Gdzie znajdziesz największe ESP?

• Żarnowiec: Zlokalizowana na Pomorzu, jest największą elektrownią szczytowo-pompową w Polsce, o mocy około 716 MW. To prawdziwy gigant, zdolny do szybkiego reagowania na potrzeby sieci.
• Porąbka-Żar: Położona w Beskidzie Małym, w województwie śląskim, z mocą około 540 MW. Jest to jedna z najbardziej malowniczo położonych elektrowni tego typu.
• Solina-Myczkowce: Zespół elektrowni w Bieszczadach, w województwie podkarpackim, o łącznej mocy około 200 MW. Znana przede wszystkim z imponującej zapory na Solinie.
• Inne ważne obiekty to Żydowo (ok. 167 MW) i Dychów (ok. 90 MW), które również odgrywają istotną rolę w KSE.

• Młoty: Planowana inwestycja w Kotlinie Kłodzkiej, w województwie dolnośląskim, o szacowanej mocy 750-1050 MW. To jeden z kluczowych projektów, który ma znacząco zwiększyć zdolności magazynowania energii w Polsce.
• Rożnów II: Projekt rozbudowy istniejącej elektrowni w Rożnowie, w województwie małopolskim, z planowaną mocą około 700-767 MW.
• Tolkmicko: Ambitny projekt w województwie warmińsko-mazurskim, który ma stać się największą ESP w kraju, o mocy około 1040 MW. Te projekty mają strategiczne znaczenie dla realizacji "Polityki energetycznej Polski do 2040 roku" i są fundamentem transformacji energetycznej kraju, umożliwiając dalszy rozwój OZE.

Patrząc na horyzont rozwoju ESP, pojawiają się innowacyjne pomysły, które mogą rozszerzyć możliwości lokalizacyjne i efektywność tych instalacji. Jednym z nich jest wykorzystanie nieczynnych kopalń jako zbiorników, co pozwalałoby na budowę ESP w regionach bez naturalnych uwarunkowań geograficznych. Innym kierunkiem jest zastosowanie płynów o większej gęstości niż woda, co mogłoby zwiększyć ilość magazynowanej energii przy tej samej różnicy poziomów. To pokazuje, że technologia ESP, choć dojrzała, wciąż ma potencjał do ewolucji.

Czy ESP to jedyne rozwiązanie dla magazynowania energii?

Elektrownie szczytowo-pompowe nie są oczywiście jedyną technologią magazynowania energii, ale w kontekście stabilności sieci i integracji OZE, posiadają unikalne zalety. Magazyny bateryjne, choć elastyczne i szybko reagujące, nie oferują na razie takiej skali pojemności i długowieczności jak ESP. Magazyny ciepła czy wodoru również mają swoje zastosowania, ale to właśnie ESP są niezastąpione, gdy mówimy o magazynowaniu gigawatogodzin energii i zapewnianiu stabilności całego systemu energetycznego na dużą skalę. Są to technologie komplementarne, a nie konkurencyjne.

Podsumowując, strategiczne znaczenie inwestycji w ESP dla Polski jest ogromne. W kontekście rosnącego udziału OZE i dążenia do bezpieczeństwa energetycznego, rozwijanie tej technologii jest teraz ważniejsze niż kiedykolwiek. To właśnie ESP pozwalają nam maksymalnie wykorzystać potencjał wiatru i słońca, jednocześnie zapewniając stabilność i niezawodność dostaw energii. Bez nich transformacja energetyczna Polski byłaby znacznie trudniejsza i droższa, a osiągnięcie celów klimatycznych praktycznie niemożliwe.
