Jak działają elektrownie jądrowe? Poznaj mechanizm produkcji prądu

Elektrownie jądrowe budzą wiele pytań, często ze względu na swoją złożoność. Ten artykuł ma na celu rozwianie wszelkich wątpliwości, wyjaśniając w przystępny sposób, jak działa ten fascynujący rodzaj energetyki. Od podstaw fizycznych, poprzez skomplikowane mechanizmy, aż po końcową produkcję energii elektrycznej przeprowadzimy Cię przez cały proces.

Jak elektrownia jądrowa zamienia atom w prąd?

Podstawowa zasada działania elektrowni jądrowej jest zaskakująco podobna do tej, którą znamy z konwencjonalnych elektrowni cieplnych, takich jak te opalane węglem. W obu przypadkach głównym celem jest wytworzenie ogromnej ilości ciepła. To ciepło służy do podgrzania wody, która zamienia się w parę wodną. Ta para, pod odpowiednim ciśnieniem, napędza łopatki turbiny, która z kolei połączona jest z generatorem prądu. Różnica, i jest ona fundamentalna, tkwi w źródle tego ciepła. W elektrowniach węglowych jest to spalanie węgla, natomiast w elektrowniach jądrowych jest to kontrolowana reakcja łańcuchowa rozszczepienia jąder atomowych, najczęściej izotopu uranu-235. Ten proces zachodzi w specjalnym urządzeniu zwanym reaktorem jądrowym, który stanowi serce całej instalacji.

Oto główne etapy produkcji energii elektrycznej w elektrowni jądrowej:

1. Generacja ciepła: W rdzeniu reaktora jądrowego zachodzi kontrolowana reakcja rozszczepienia jąder atomowych, uwalniając przy tym ogromne ilości energii cieplnej.
2. Produkcja pary: Ciepło z reaktora jest wykorzystywane do podgrzania wody w obiegu pierwotnym, a następnie przekazywane do obiegu wtórnego, gdzie zamienia wodę w parę wodną.
3. Napęd turbiny: Para wodna pod wysokim ciśnieniem wprawia w ruch obrotowy turbinę.
4. Wytworzenie prądu: Turbina jest połączona z generatorem, który przekształca energię mechaniczną ruchu obrotowego w energię elektryczną.

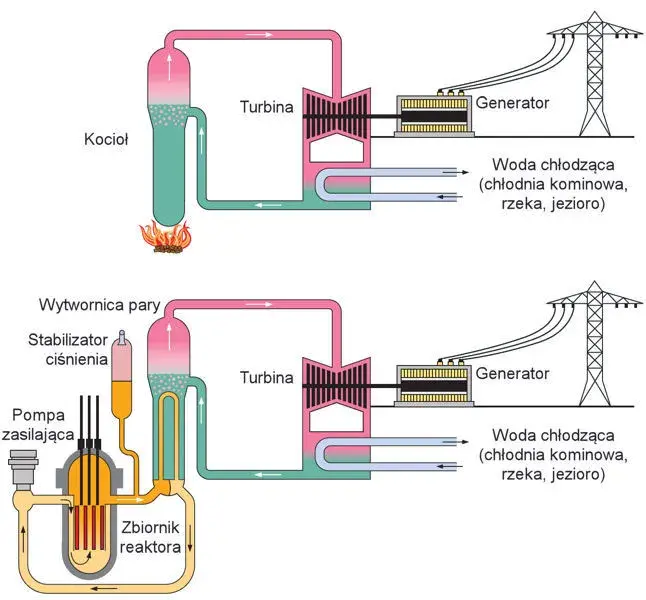

Ciepło, para, ruch, energia: porównanie do znanych elektrowni węglowych

Gdy przyjrzymy się procesowi produkcji energii elektrycznej, elektrownia jądrowa i węglowa mają ze sobą wiele wspólnego. Obie potrzebują źródła ciepła do podgrzania wody i wytworzenia pary, która napędza turbiny połączone z generatorami. Kluczowa różnica polega właśnie na tym, co jest tym źródłem ciepła. W elektrowni węglowej spalamy węgiel, co prowadzi do emisji dwutlenku węgla i innych zanieczyszczeń. Elektrownia jądrowa natomiast wykorzystuje energię uwalnianą podczas rozszczepienia atomów. Ten proces jest znacznie bardziej skoncentrowany i nie generuje bezpośrednio gazów cieplarnianych. Dalsze etapy zamiana wody w parę, napędzanie turbiny i produkcja prądu przez generator działają na tej samej, sprawdzonej zasadzie.

Reaktor jądrowy: serce elektrowni i źródło atomowej mocy

Czym jest kontrolowana reakcja łańcuchowa? Nauka w służbie energetyki

Podstawą działania reaktora jądrowego jest zjawisko fizyczne zwane kontrolowaną reakcją łańcuchową rozszczepienia. Polega ono na tym, że gdy neutron uderzy w jądro atomu ciężkiego pierwiastka, na przykład uranu-235, jądro to rozpada się na dwa mniejsze jądra, jednocześnie uwalniając energię cieplną oraz kilka nowych neutronów. Te nowe neutrony mogą następnie uderzyć w kolejne jądra uranu, powodując ich rozszczepienie i uwalnianie kolejnych neutronów. W ten sposób powstaje reakcja łańcuchowa. Kluczowe jest tutaj słowo "kontrolowana". W elektrowniach jądrowych proces ten jest precyzyjnie regulowany, aby zapewnić stabilne wytwarzanie ciepła i zapobiec niekontrolowanemu wzrostowi mocy, który mógłby być niebezpieczny.

Uran-235: paliwo, które napędza atomową siłę

Głównym paliwem wykorzystywanym w większości reaktorów jądrowych jest izotop uranu oznaczony jako Uran-235 (²³⁵U). Jest to pierwiastek, który posiada unikalną zdolność do łatwego rozszczepienia pod wpływem uderzenia neutronu. Aby można go było wykorzystać w reaktorze, naturalny uran musi zostać poddany procesowi wzbogacania, co zwiększa w nim zawartość ²³⁵U. Paliwo jądrowe ma zazwyczaj formę małych pastylek wykonanych z tlenku uranu (UO₂), które są następnie umieszczane w długich, metalowych rurach tworzących tzw. pręty paliwowe. Te pręty, zgrupowane w wiązki, tworzą rdzeń reaktora. Ze względu na swoją gęstość energetyczną, niewielka ilość paliwa jądrowego może wygenerować ogromną ilość ciepła, co czyni je niezwykle efektywnym źródłem energii.

Pręty paliwowe i pręty kontrolne: jak steruje się mocą reaktora?

W rdzeniu reaktora znajdują się dwa kluczowe rodzaje prętów: paliwowe i kontrolne. Pręty paliwowe, o których wspomniano wcześniej, zawierają materiał rozszczepialny i są źródłem reakcji łańcuchowej. To właśnie w nich zachodzi proces uwalniania energii. Ich obecność i rozmieszczenie w rdzeniu są kluczowe dla utrzymania reakcji.

Pręty kontrolne pełnią natomiast rolę "hamulca" i regulatora mocy. Są one wykonane z materiałów silnie absorbujących neutrony, takich jak kadm lub bor. Wsuwając lub wysuwając te pręty z rdzenia reaktora, operatorzy mogą kontrolować liczbę neutronów swobodnie krążących w rdzeniu. Wsuwanie prętów kontrolnych powoduje pochłanianie większej liczby neutronów, co spowalnia lub nawet zatrzymuje reakcję łańcuchową. Wysuwanie prętów kontrolnych pozwala na zwiększenie liczby neutronów i tym samym podniesienie mocy reaktora. Ta precyzyjna kontrola jest absolutnie niezbędna dla bezpiecznego i stabilnego działania elektrowni.

Podróż energii: kluczowe systemy elektrowni jądrowej

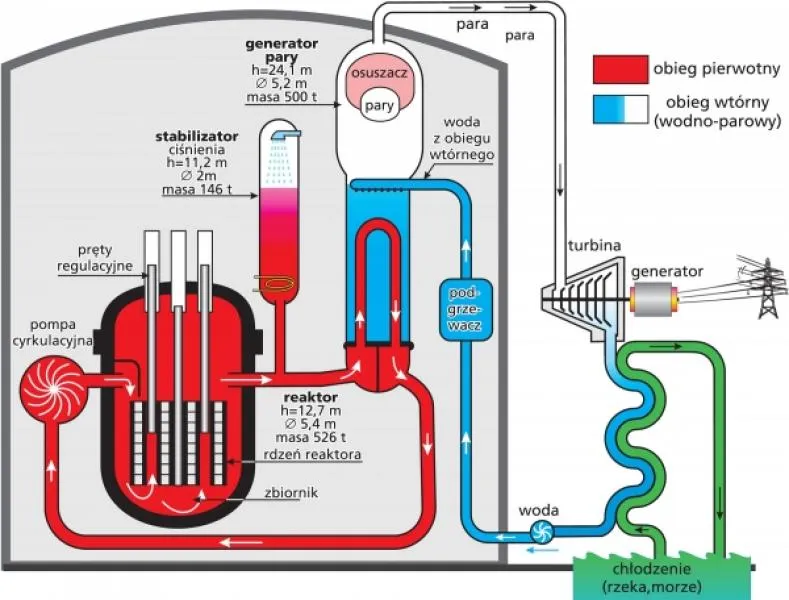

Obieg pierwotny: jak woda odbiera gigantyczne ciepło z rdzenia?

Obieg pierwotny to system odpowiedzialny za odbiór ciepła generowanego w rdzeniu reaktora. W najpopularniejszych reaktorach typu PWR (ciśnieniowych), woda krąży w obiegu zamkniętym. Jest ona pod bardzo wysokim ciśnieniem, co zapobiega jej wrzeniu, nawet w temperaturach znacznie przekraczających 100°C. Ta gorąca, pod ciśnieniem woda przepływa przez rdzeń reaktora, odbierając od niego olbrzymie ilości ciepła. Następnie, woda ta trafia do wytwornicy pary, gdzie oddaje swoje ciepło wodzie z obiegu wtórnego. Obieg pierwotny jest całkowicie oddzielony od reszty instalacji elektrowni, co stanowi ważny element bezpieczeństwa, zapobiegając bezpośredniemu kontaktowi personelu z potencjalnie radioaktywnym chłodziwem.

Wytwornica pary: niewidzialny most między strefą jądrową a konwencjonalną

Wytwornica pary pełni rolę kluczowego wymiennika ciepła. Jest to urządzenie, w którym gorąca woda z obiegu pierwotnego (która odebrała ciepło z rdzenia reaktora) przepływa przez tysiące cienkich rurek. Te rurki znajdują się w zbiorniku wypełnionym wodą z obiegu wtórnego. Ciepło jest efektywnie przekazywane przez ścianki rurek do wody w obiegu wtórnym, powodując jej wrzenie i zamianę w parę wodną. Wytwornica pary stanowi niejako niewidzialny most, który pozwala na wykorzystanie energii cieplnej z rdzenia reaktora do napędzania turbin, jednocześnie zapewniając fizyczne oddzielenie obiegu pierwotnego (jądrowego) od obiegu wtórnego (konwencjonalnego).

Turbina i generator: jak para wodna zamienia się w energię elektryczną?

Para wodna wytworzona w wytwornicy pary, pod wysokim ciśnieniem, jest kierowana do turbiny parowej. Składa się ona z wielu łopatek umieszczonych na wale. Siła pary uderzającej w łopatki powoduje obracanie się wału turbiny z bardzo dużą prędkością. Turbina jest bezpośrednio połączona z generatorem prądu. Generator działa na zasadzie indukcji elektromagnetycznej obracający się wał napędza wirnik generatora w polu magnetycznym, co skutkuje wytworzeniem energii elektrycznej. Jest to ten sam mechanizm, który można znaleźć w większości elektrowni, niezależnie od źródła ciepła.

Komin czy nie komin? Rola chłodni kominowych i systemów chłodzenia

Para wodna, po przejściu przez turbinę i oddaniu swojej energii, musi zostać schłodzona i skroplona, aby mogła powrócić do wytwornicy pary i ponownie przejść przez cykl. Tutaj właśnie wkraczają systemy chłodzenia. Wiele elektrowni jądrowych wykorzystuje wodę z pobliskich rzek, jezior lub morza do chłodzenia pary w skraplaczu. Tam, gdzie takie źródła nie są dostępne lub wystarczające, stosuje się chłodnie kominowe. Warto podkreślić, że chłodnie kominowe w elektrowniach jądrowych nie odprowadzają spalin ani dymu, jak w przypadku elektrowni węglowych. Widoczna "para" wydobywająca się z chłodni to w rzeczywistości para wodna powstająca w wyniku procesu chłodzenia, która jest nieszkodliwa dla środowiska. Ich rolą jest jedynie schłodzenie czynnika chłodzącego, a nie odprowadzanie produktów spalania.

Różne typy reaktorów: technologie jądrowe na świecie i w Polsce

Reaktor ciśnieniowy PWR: najpopularniejsza technologia na świecie

Reaktory wodne ciśnieniowe, znane jako PWR (Pressurized Water Reactor), stanowią zdecydowaną większość wszystkich działających na świecie elektrowni jądrowych. To właśnie ta technologia została wybrana do budowy pierwszych bloków jądrowych w Polsce. Ich kluczową cechą jest wspomniany wcześniej obieg pierwotny, w którym woda pod bardzo wysokim ciśnieniem krąży wokół rdzenia reaktora, odbierając ciepło, ale nie dopuszczając do wrzenia. Ta gorąca woda następnie przekazuje ciepło wodzie w obiegu wtórnym, która zamienia się w parę napędzającą turbiny. Konstrukcja PWR jest uważana za bardzo stabilną i bezpieczną.

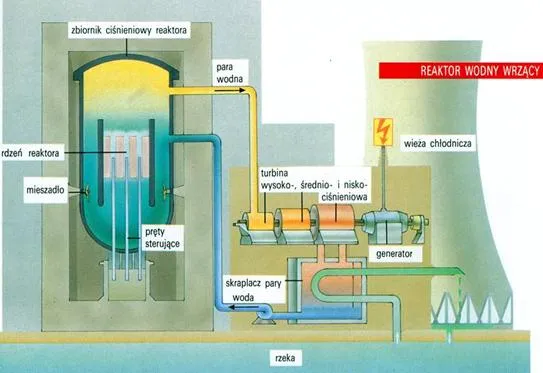

Reaktor wodny wrzący (BWR): alternatywne podejście do generowania pary

Innym popularnym typem reaktora jest reaktor wodny wrzący, oznaczany jako BWR (Boiling Water Reactor). W tym przypadku zasada działania jest nieco inna: woda wrze bezpośrednio w rdzeniu reaktora, zamieniając się w parę wodną. Ta para jest następnie kierowana bezpośrednio do turbiny, co eliminuje potrzebę stosowania oddzielnej wytwornicy pary i obiegu pierwotnego. Chociaż BWR są również bezpieczne i wydajne, ich konstrukcja jest nieco bardziej złożona pod względem kontroli pary w obiegu turbinowym.

Generacja III+: co oznacza ten "plus" dla bezpieczeństwa i wydajności?

Termin "reaktory generacji III+" odnosi się do najnowszej generacji projektów reaktorów jądrowych, które zostały opracowane w oparciu o doświadczenia z poprzednich generacji oraz analizy historycznych awarii. Kluczową cechą reaktorów III+ są zaawansowane, wielopoziomowe systemy bezpieczeństwa, w tym liczne systemy pasywne. Oznaczają one, że wiele funkcji bezpieczeństwa działa samoczynnie, wykorzystując naturalne prawa fizyki (takie jak grawitacja czy konwekcja), bez potrzeby zewnętrznego zasilania czy interwencji operatora. Reaktor III+ są również projektowane z myślą o większej wydajności, dłuższym czasie eksploatacji i mniejszej ilości odpadów. Polska wybrała właśnie tę generację dla swoich przyszłych elektrowni.

Bezpieczeństwo jądrowe: wielopoziomowa ochrona przed promieniowaniem

Bezpieczeństwo jest absolutnym priorytetem w projektowaniu i eksploatacji elektrowni jądrowych. Nowoczesne obiekty są wyposażone w wielopoziomowe systemy ochrony, które mają na celu zapobieganie uwolnieniu materiałów radioaktywnych do środowiska.

• Pastylka paliwowa: Sama pastylka paliwowa jest wykonana z materiału ceramicznego (tlenku uranu), który jest bardzo odporny na wysokie temperatury i nie ulega łatwemu stopieniu.
• Koszulki prętów paliwowych: Pastylki paliwowe są zamknięte w metalowych koszulkach (najczęściej ze stopów cyrkonu), które stanowią pierwszą barierę fizyczną dla produktów rozszczepienia.
• Obudowa rdzenia: Cały rdzeń reaktora jest umieszczony w wytrzymałej obudowie, która dodatkowo zapobiega ewentualnemu wyciekowi substancji radioaktywnych.
• Obudowa bezpieczeństwa (Containment): To najbardziej zewnętrzna i najpotężniejsza bariera. Jest to zazwyczaj gruba, hermetyczna konstrukcja ze zbrojonego betonu, zaprojektowana tak, aby wytrzymać ekstremalne warunki, w tym uderzenia czy znaczący wzrost ciśnienia wewnątrz reaktora, zapobiegając wydostaniu się jakichkolwiek materiałów radioaktywnych na zewnątrz.

Systemy pasywne: gdy fizyka sama dba o bezpieczeństwo bez udziału człowieka

Systemy pasywne to innowacyjne rozwiązanie w dziedzinie bezpieczeństwa jądrowego, które zrewolucjonizowało projektowanie nowoczesnych reaktorów. W przeciwieństwie do systemów aktywnych, które wymagają zewnętrznego zasilania i interwencji operatora, systemy pasywne działają samoczynnie, wykorzystując podstawowe prawa fizyki. Przykłady obejmują wykorzystanie grawitacji do opuszczania prętów kontrolnych w celu wygaszenia reakcji, naturalną konwekcję do odprowadzania ciepła, czy też zbiorniki wody, które w razie potrzeby automatycznie chłodzą rdzeń. Dzięki temu, nawet w przypadku utraty zasilania czy awarii systemów sterowania, reaktor pozostaje bezpieczny. To właśnie te rozwiązania znacząco podnoszą niezawodność i bezpieczeństwo reaktorów generacji III+.

Lekcje z przeszłości: jak awarie w Czarnobylu i Fukushimie wpłynęły na dzisiejsze standardy?

Tragiczne awarie w Czarnobylu (1986) i Fukushimie (2011) były bolesnymi lekcjami dla całej branży energetyki jądrowej. Doświadczenia te doprowadziły do gruntownej analizy przyczyn wypadków i znaczącego zaostrzenia standardów bezpieczeństwa na całym świecie. Wprowadzono bardziej rygorystyczne procedury, zwiększono redundancję systemów bezpieczeństwa i położono ogromny nacisk na rozwój pasywnych systemów ochrony, które są mniej podatne na błędy ludzkie czy awarie techniczne. Projektanci reaktorów generacji III i III+ uwzględnili wnioski z tych wydarzeń, tworząc konstrukcje o znacznie podwyższonym poziomie bezpieczeństwa, mające zapobiec podobnym katastrofom w przyszłości.

Odpady jądrowe: co dzieje się ze zużytym paliwem?

Jednym z najczęściej podnoszonych tematów w kontekście energetyki jądrowej są odpady promieniotwórcze, a w szczególności zużyte paliwo jądrowe. Po kilku latach pracy w reaktorze, paliwo uranowe ulega "wypaleniu" jego zdolność do podtrzymywania reakcji łańcuchowej maleje, a w jego wnętrzu gromadzą się produkty rozszczepienia, które pochłaniają neutrony. Zużyte paliwo jest materiałem wysokoaktywnym i wymaga specjalnego traktowania.

Mokry i suchy przechowalnik: pierwszy przystanek dla zużytego paliwa

Po wyjęciu z reaktora, zużyte paliwo jądrowe jest początkowo przechowywane w specjalnych basenach wypełnionych wodą na terenie elektrowni. Woda ta pełni dwie kluczowe funkcje: chłodzi gorące pręty paliwowe, zapobiegając ich przegrzaniu, oraz stanowi dodatkową barierę radiacyjną. Po kilku latach chłodzenia w basenach, paliwo może zostać przeniesione do tzw. suchych przechowalników. Są to specjalne, bardzo wytrzymałe kontenery, w których paliwo jest przechowywane w warunkach atmosfery gazowej. Te metody stanowią tymczasowe rozwiązania, mające na celu bezpieczne magazynowanie paliwa przed jego ostatecznym zagospodarowaniem.

Głębokie składowiska geologiczne: docelowe rozwiązanie problemu odpadów wysokoaktywnych

Najbardziej obiecującym i powszechnie akceptowanym na świecie rozwiązaniem problemu długoterminowego składowania wysokoaktywnych odpadów promieniotwórczych, w tym zużytego paliwa jądrowego, są głębokie składowiska geologiczne. Koncepcja ta polega na umieszczeniu odpadów w stabilnych formacjach geologicznych, na głębokości kilkuset metrów pod ziemią. Skały takie jak granit czy ił, dzięki swojej stabilności i niskiej przepuszczalności, mają zapewnić izolację odpadów od biosfery przez tysiące, a nawet setki tysięcy lat. Budowa takich składowisk jest skomplikowanym i długotrwałym procesem, ale stanowi klucz do bezpiecznego zarządzania odpadami jądrowymi.

Przeczytaj również: Elektrownia Dolna Odra: Od węgla do gazu i PV - przyszłość energetyki

Polska i energetyka jądrowa: dlaczego inwestujemy w atom?

Transformacja energetyczna: rola atomu w odchodzeniu od węgla

Polska stoi przed ogromnym wyzwaniem transformacji energetycznej. Nasz kraj jest wciąż silnie uzależniony od paliw kopalnych, zwłaszcza węgla, co wiąże się z wysokimi emisjami gazów cieplarnianych i zanieczyszczeniem powietrza. Energetyka jądrowa jest postrzegana jako kluczowy element tej transformacji. Jest to technologia, która pozwala na produkcję ogromnych ilości energii elektrycznej w sposób bezemisyjny, co jest niezbędne do osiągnięcia celów klimatycznych i poprawy jakości powietrza. Atom jest więc nie tylko alternatywą dla węgla, ale wręcz koniecznością w procesie modernizacji polskiego sektora energetycznego.

Stabilność sieci i niezależność: dlaczego OZE potrzebuje wsparcia atomu?

Odnawialne źródła energii (OZE), takie jak energia słoneczna czy wiatrowa, odgrywają coraz ważniejszą rolę w globalnej transformacji energetycznej. Jednak ich główną wadą jest niestabilność produkcji słońce nie zawsze świeci, a wiatr nie zawsze wieje. Aby zapewnić ciągłość dostaw energii elektrycznej i stabilność sieci, potrzebne jest źródło energii, które działa niezawodnie przez całą dobę, niezależnie od warunków pogodowych. Tym źródłem jest właśnie energetyka jądrowa, dostarczająca tzw. energię bazową. Połączenie stabilnej energii jądrowej z dynamicznie rozwijającymi się OZE pozwala na stworzenie nowoczesnego, bezpiecznego i niezależnego systemu energetycznego, zmniejszając zależność od importowanych paliw kopalnych.

Harmonogram i lokalizacja: co wiemy o polskim projekcie jądrowym?

Polska realizuje ambitny Program Polskiej Energetyki Jądrowej. Pierwsza elektrownia jądrowa ma powstać w województwie pomorskim, w miejscowości Lubiatowo-Kopalino. Zgodnie z zapowiedziami, budowa pierwszego bloku energetycznego ma rozpocząć się pod koniec 2025 roku. Rząd polski potwierdził znaczące wsparcie finansowe dla tego strategicznego projektu w latach 2025-2030. Projekt ten ma kluczowe znaczenie dla przyszłości polskiej energetyki, zapewniając stabilne, czyste i konkurencyjne źródło energii na dziesięciolecia.
