Jak elektrownia cieplna zamienia paliwo w prąd? Wyjaśniamy!

Zastanawiasz się, jak to możliwe, że z ton węgla czy gazu ziemnego powstaje energia elektryczna, która zasila Twój dom? W tym artykule szczegółowo wyjaśnię, jak działają elektrownie cieplne kluczowe elementy polskiego systemu energetycznego krok po kroku, od paliwa aż po prąd w gniazdku. Poznasz ich budowę, zasadę działania oraz znaczenie dla stabilności dostaw energii w naszym kraju.

Jak działa elektrownia cieplna: od paliwa do prądu w gniazdku

Elektrownie cieplne, mimo dynamicznej transformacji energetycznej i rosnącego udziału odnawialnych źródeł energii (OZE), wciąż stanowią fundamentalny filar polskiego systemu elektroenergetycznego. Ich rola jest nie do przecenienia, ponieważ zapewniają stabilne, podstawowe źródło energii, które pracuje niemal bez przerwy. Jest to szczególnie ważne w kontekście niestabilności OZE, takich jak fotowoltaika czy farmy wiatrowe, których produkcja zależy od warunków pogodowych. W Polsce, gdzie energetyka wciąż w przeważającej mierze opiera się na węglu kamiennym i brunatnym, elektrownie cieplne są kluczowe dla bezpieczeństwa energetycznego kraju.

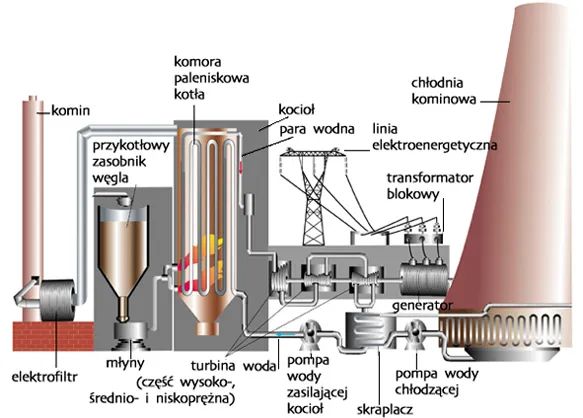

Proces przekształcania paliwa w energię elektryczną w elektrowni cieplnej to złożony cykl, który można podzielić na kilka kluczowych etapów:

1. Spalanie paliwa: W specjalnie zaprojektowanym kotle parowym następuje spalanie paliwa, najczęściej węgla (kamiennego lub brunatnego), ale także gazu ziemnego czy biomasy. Proces ten generuje ogromne ilości ciepła, a temperatura w palenisku może przekraczać nawet 1000°C.
2. Wytworzenie pary: Wytworzone ciepło jest wykorzystywane do podgrzewania wody krążącej w systemie rur, zwanych wężownicami, umieszczonych wewnątrz kotła. Woda ta zamienia się w parę wodną o bardzo wysokim ciśnieniu (nawet ponad 200 bar) i temperaturze (ponad 550-600°C). Jest to tzw. para przegrzana, która magazynuje znaczną ilość energii.
3. Napęd turbiny: Sprężona, gorąca para jest następnie kierowana na łopatki turbiny parowej. Uderzając w nie z ogromną siłą, wprawia turbinę w gwałtowny ruch obrotowy. W tym etapie energia cieplna pary zostaje przekształcona w energię mechaniczną.
4. Generowanie prądu: Wał turbiny jest bezpośrednio połączony z wirnikiem generatora, czyli prądnicy synchronicznej. Obracający się wirnik w polu magnetycznym stojana indukuje w uzwojeniach stojana siłę elektromotoryczną, co prowadzi do wytworzenia prądu elektrycznego. W ten sposób energia mechaniczna zostaje zamieniona w energię elektryczną.
5. Chłodzenie i skraplanie: Para, po przejściu przez turbinę, traci znaczną część swojej energii, ciśnienia i temperatury. Następnie trafia do skraplacza, gdzie jest intensywnie chłodzona, najczęściej za pomocą wody pobieranej z rzeki lub z chłodni kominowej. W wyniku chłodzenia para ponownie zamienia się w wodę, czyli kondensat.
6. Powrót do obiegu: Skroplona woda (kondensat) jest ponownie pompowana do kotła, gdzie cały cykl się powtarza. Jest to tzw. obieg zamknięty, znany jako obieg Rankine'a, który zapewnia ciągłość procesu i maksymalizuje wykorzystanie energii.

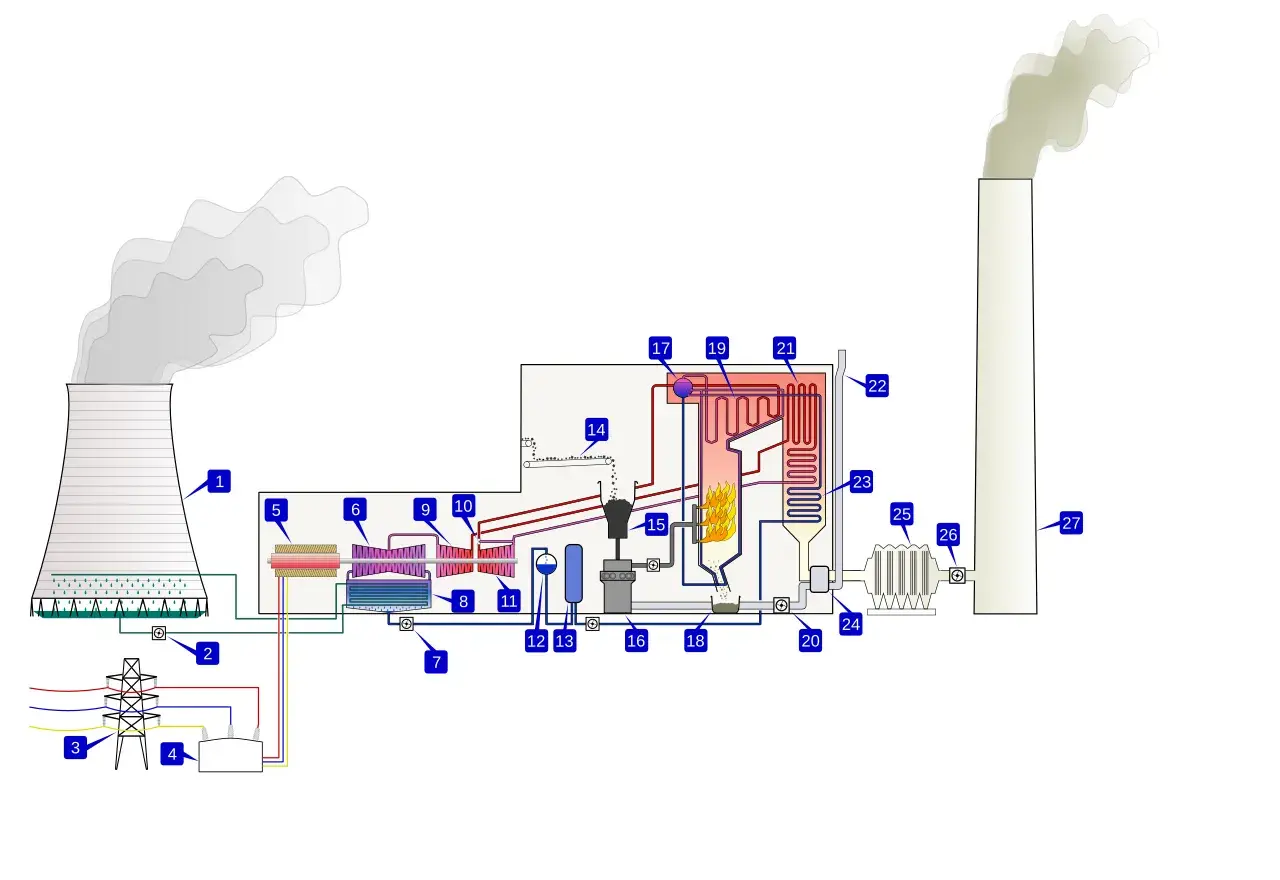

Serce elektrowni: Jakie elementy odpowiadają za produkcję energii?

Kocioł parowy to prawdziwe serce elektrowni cieplnej. To w nim rozpoczyna się cały proces transformacji energii. Jego głównym zadaniem jest spalanie paliwa w Polsce najczęściej węgla kamiennego lub brunatnego w kontrolowanych warunkach, aby wygenerować ogromne ilości ciepła. Temperatura w palenisku może osiągać ponad 1000°C. To intensywne ciepło jest następnie przekazywane do wody krążącej w gęstej sieci rur (wężownic) wewnątrz kotła. Woda ta, podgrzewana do ekstremalnie wysokich temperatur i ciśnień, zamienia się w przegrzaną parę wodną, której ciśnienie może przekraczać 200 bar, a temperatura 550-600°C. Ta para, nasycona energią, jest gotowa do napędzania kolejnego kluczowego elementu.

Następnym ogniwem w łańcuchu produkcji energii jest turbina parowa. To tutaj energia cieplna zgromadzona w parze wodnej jest przekształcana w energię mechaniczną. Sprężona i gorąca para, z ogromną prędkością, jest kierowana na specjalnie wyprofilowane łopatki turbiny. Uderzając w nie, para wprawia wał turbiny w gwałtowny ruch obrotowy. W nowoczesnych elektrowniach turbiny parowe obracają się z imponującą prędkością około 3000 obrotów na minutę, co jest kluczowe dla efektywnego wytwarzania energii.

Bezpośrednio połączony z wałem turbiny jest generator, często nazywany prądnicą synchroniczną. To on odpowiada za finalne przekształcenie energii mechanicznej w energię elektryczną. Wał turbiny napędza wirnik generatora, który obraca się w silnym polu magnetycznym wytwarzanym przez uzwojenia stojana. Zgodnie z zasadami indukcji elektromagnetycznej, ruch wirnika w polu magnetycznym indukuje prąd elektryczny w uzwojeniach stojana. W ten sposób, dzięki precyzyjnej inżynierii, ruch obrotowy staje się prądem, który płynie do naszych domów.

Po wykonaniu pracy w turbinie, para wodna traci swoje wysokie ciśnienie i temperaturę. Aby zamknąć obieg i zwiększyć wydajność całego procesu, para trafia do skraplacza. W skraplaczu jest ona intensywnie chłodzona, najczęściej za pomocą wody z rzeki lub z chłodni kominowej. Chłodzenie powoduje, że para ponownie zamienia się w wodę (kondensat). Chłodnie kominowe, te charakterystyczne, monumentalne budowle, służą do efektywnego oddawania ciepła do atmosfery, umożliwiając ciągłe chłodzenie wody obiegowej. Dzięki temu procesowi, woda może być ponownie pompowana do kotła, zamykając obieg Rankine'a i zapewniając nieprzerwaną produkcję energii.

Nie tylko węgiel: Jakie paliwa zasilają polskie elektrownie cieplne?

W polskiej energetyce cieplnej dominującą rolę odgrywa węgiel zarówno kamienny, jak i brunatny. To właśnie te paliwa stanowią podstawę większości elektrowni w naszym kraju. Giganty takie jak Elektrownia Bełchatów, zasilana węglem brunatnym, czy Elektrownia Kozienice, wykorzystująca węgiel kamienny, są przykładami potężnych obiektów, które przez dziesięciolecia zapewniały stabilność dostaw energii. Mimo dążeń do dekarbonizacji, węgiel wciąż pozostaje kluczowym elementem miksu energetycznego Polski, choć jego udział systematycznie maleje.

Coraz większe znaczenie w energetyce cieplnej zyskuje gaz ziemny. Jest on uważany za paliwo przejściowe w drodze do pełnej neutralności klimatycznej, ponieważ jego spalanie generuje znacznie mniej dwutlenku węgla i innych zanieczyszczeń niż węgiel. Elektrownie gazowe często wykorzystują technologię bloków gazowo-parowych, czyli tzw. układ kombinowany. W takim układzie turbina gazowa spala gaz, a gorące spaliny z niej są następnie wykorzystywane do wytworzenia pary, która napędza turbinę parową. To rozwiązanie znacznie zwiększa sprawność energetyczną (ponad 60%) i elastyczność działania, co pozwala na szybsze reagowanie na zmiany zapotrzebowania na energię.

Oprócz węgla i gazu ziemnego, w elektrowniach cieplnych można wykorzystywać także inne paliwa, takie jak biomasa. Jest to odnawialne źródło energii, które może być spalane samodzielnie lub współspalane z węglem. Wykorzystanie biomasy wpisuje się w trend "zielonej" energetyki i pomaga w redukcji emisji gazów cieplarnianych, choć jej dostępność i logistyka stanowią pewne wyzwania.

Sprawność ma znaczenie: Ile energii z paliwa faktycznie trafia do naszych gniazdek?

Sprawność energetyczna w kontekście elektrowni cieplnych to nic innego jak stosunek wyprodukowanej energii elektrycznej do energii chemicznej zawartej w zużytym paliwie. Mówiąc prościej, pokazuje, ile energii z paliwa udało się skutecznie przekształcić w użyteczny prąd. Niestety, osiągnięcie 100% sprawności jest niemożliwe. Wynika to z fundamentalnych zasad termodynamiki, w szczególności z drugiej zasady, która mówi, że w każdym procesie przetwarzania energii część jej musi zostać rozproszona w postaci ciepła odpadowego. Obieg Rankine'a, na którym bazują elektrownie cieplne, jest cyklem termodynamicznym, który z natury rzeczy generuje straty ciepła, głównie w skraplaczu.

Różne technologie i wiek bloków energetycznych mają znaczący wpływ na ich sprawność:

Przeczytaj również: Elektrownia Nowy Sącz: historia, OZE i przyszłość energetyki miasta

Wpływ na środowisko i przyszłość: Co musisz wiedzieć o elektrowniach cieplnych?

Elektrownie cieplne, zwłaszcza te opalane paliwami kopalnymi, są niestety źródłem szeregu zanieczyszczeń środowiska. Najważniejszą emisją jest dwutlenek węgla (CO2), który jest głównym gazem cieplarnianym i przyczynia się do globalnego ocieplenia. Oprócz CO2, elektrownie emitują również tlenki siarki (SOx), tlenki azotu (NOx) oraz pyły. SOx i NOx są odpowiedzialne za kwaśne deszcze i smog, mając negatywny wpływ na zdrowie ludzi i ekosystemy. Pyły natomiast, zwłaszcza te drobne, mogą prowadzić do chorób układu oddechowego.

W odpowiedzi na te wyzwania, nowoczesne elektrownie cieplne są wyposażane w zaawansowane technologie minimalizujące emisje. Stosuje się elektrofiltry, które skutecznie wychwytują pyły ze spalin. Instalacje odsiarczania spalin (IOS) redukują emisję tlenków siarki, a instalacje odazotowania spalin (SCR/SNCR) ograniczają emisję tlenków azotu. Dzięki tym systemom, emisje SOx, NOx i pyłów zostały znacząco zredukowane w ostatnich dekadach. Należy jednak pamiętać, że technologie te nie eliminują emisji dwutlenku węgla, co pozostaje największym wyzwaniem i motorem napędowym dla transformacji energetycznej.

W kontekście transformacji energetycznej Polski i rosnącego udziału odnawialnych źródeł energii (OZE), rola elektrowni cieplnych ulega zmianie, ale wciąż jest kluczowa. Mimo że dążymy do dekarbonizacji, elektrownie cieplne, zwłaszcza te węglowe, pełnią niezwykle ważną funkcję stabilizatora systemu energetycznego. OZE, takie jak farmy wiatrowe czy elektrownie fotowoltaiczne, charakteryzują się niestabilną produkcją zależną od warunków pogodowych. Elektrownie cieplne, dzięki swojej zdolności do pracy w trybie ciągłym i możliwości szybkiego zwiększania lub zmniejszania mocy, są w stanie wypełniać luki w dostawach energii z OZE, zapewniając bezpieczeństwo i ciągłość dostaw prądu do naszych domów i przemysłu.
