Ten artykuł kompleksowo wyjaśni, czym jest przewód PE w elektryce, dlaczego jest on niezbędny dla Twojego bezpieczeństwa w domu oraz jak prawidłowo go zidentyfikować i zrozumieć jego funkcję w instalacji elektrycznej. Dowiedz się, jak działa Twój "cichy anioł stróż" i uniknij potencjalnych zagrożeń.
Przewód PE to kluczowy element ochronny w instalacji elektrycznej zapewnia bezpieczeństwo przed porażeniem.
- Przewód PE (Protective Earth) to ochronny przewód uziemiający, którego głównym zadaniem jest ochrona przed porażeniem elektrycznym.
- W normalnych warunkach pracy instalacji nie płynie nim prąd roboczy jego aktywność jest kluczowa w sytuacjach awaryjnych.
- Jest zawsze oznaczony kolorem żółto-zielonym, co pozwala na jego jednoznaczną identyfikację w każdej instalacji.
- W przypadku awarii (np. przebicia izolacji) przewód PE bezpiecznie odprowadza prąd do ziemi, powodując natychmiastowe zadziałanie zabezpieczeń i odcięcie zasilania.
- Stanowi odrębną drogę bezpieczeństwa, różniącą się funkcjonalnie od przewodów fazowych (L) i neutralnych (N).
Rozszyfrowanie skrótu: co tak naprawdę oznacza PE w elektryce?
Skrót PE pochodzi od angielskiego "Protective Earth", co w dosłownym tłumaczeniu oznacza "ziemia ochronna" lub "uziemienie ochronne". W praktyce jest to przewód ochronny, którego głównym i nadrzędnym zadaniem jest zapewnienie bezpieczeństwa użytkownikom instalacji elektrycznej. Jego rola jest prosta, ale absolutnie kluczowa: ma chronić przed porażeniem elektrycznym.
Co istotne, w normalnych warunkach pracy, gdy instalacja działa prawidłowo i wszystkie urządzenia są sprawne, przewód PE nie przewodzi prądu roboczego. Jest to jego cecha charakterystyczna i odróżniająca go od przewodów fazowych (L) czy neutralnych (N), którymi prąd płynie nieustannie. Można powiedzieć, że PE czeka w gotowości, by zadziałać tylko w sytuacji awaryjnej. To sprawia, że jest on niczym cichy strażnik Twojego bezpieczeństwa.
Więcej niż tylko kabel: fundamentalna rola przewodu ochronnego w domu
Rola przewodu PE wykracza daleko poza bycie zwykłym kablem. To integralna część systemu ochronnego w każdej nowoczesnej instalacji elektrycznej. Jego podstawowym zadaniem jest łączenie metalowych, dostępnych części urządzeń elektrycznych takich jak obudowy pralek, lodówek, zmywarek czy komputerów bezpośrednio z uziomem instalacji. Uziom to nic innego jak metalowy element, np. pręt lub bednarka, wbity głęboko w ziemię, który zapewnia bezpieczne odprowadzenie prądu.
Wyobraź sobie sytuację, w której w pralce dochodzi do uszkodzenia izolacji przewodu fazowego, a napięcie pojawia się na metalowej obudowie. Bez przewodu PE dotknięcie takiej pralki mogłoby skończyć się dla Ciebie tragicznie. Dzięki PE, w momencie pojawienia się napięcia na obudowie, tworzy się bezpieczna droga dla prądu, która kieruje go natychmiast do ziemi. Ten przepływ prądu do ziemi jest błyskawicznie wykrywany przez zabezpieczenia w rozdzielnicy, co prowadzi do odcięcia zasilania. To właśnie ta natychmiastowa reakcja minimalizuje ryzyko porażenia do minimum, a w wielu przypadkach całkowicie je eliminuje.
Jak działa przewód PE? Twój cichy anioł stróż w ścianie
Jako Dariusz Borowski, zawsze podkreślam, że zrozumienie, jak działa przewód PE, jest kluczowe dla świadomego korzystania z elektryczności. To nie magia, a precyzyjnie zaprojektowany mechanizm bezpieczeństwa, który działa w tle, gotowy do interwencji w ułamku sekundy.
Krok po kroku: co się dzieje, gdy dochodzi do awarii urządzenia?
Aby lepiej zrozumieć, jak przewód PE chroni nas w domu, prześledźmy krok po kroku, co dzieje się w sytuacji awaryjnej:
- Uszkodzenie izolacji: W urządzeniu elektrycznym, na przykład w czajniku, uszkodzeniu ulega izolacja przewodu fazowego (L). W efekcie napięcie, które normalnie płynie tylko wewnątrz przewodu, pojawia się na metalowej obudowie urządzenia.
- Przepływ prądu przez PE: Ponieważ obudowa urządzenia jest połączona przewodem PE z uziomem instalacji, prąd z uszkodzonego przewodu natychmiast zaczyna płynąć przez obudowę i przewód PE do ziemi.
- Wykrycie awarii przez zabezpieczenia: Ten nagły, niekontrolowany przepływ prądu jest błyskawicznie wykrywany przez zamontowane w rozdzielnicy zabezpieczenia wyłącznik nadprądowy (tzw. bezpiecznik) lub wyłącznik różnicowoprądowy (RCD).
- Natychmiastowe odcięcie zasilania: Zabezpieczenia reagują w ułamku sekundy, natychmiast odcinając zasilanie do obwodu, w którym doszło do awarii.
- Minimalizacja ryzyka porażenia: Dzięki temu, zanim zdążysz dotknąć uszkodzonego urządzenia, prąd zostaje odłączony, a ryzyko porażenia elektrycznego jest zminimalizowane lub całkowicie wyeliminowane. To właśnie przewód PE jest tym pierwszym ogniwem, które inicjuje całą sekwencję ochronną.
PE a bezpieczniki: jak współpraca tych elementów ratuje życie?
Przewód PE działa w ścisłej symbiozie z wyłącznikami nadprądowymi, potocznie zwanymi bezpiecznikami. Gdy na metalowej obudowie urządzenia pojawia się napięcie wskutek uszkodzenia izolacji, prąd zaczyna płynąć przez przewód PE do ziemi. Ten nagły, duży przepływ prądu jest dla wyłącznika nadprądowego sygnałem do działania. Wyłącznik nadprądowy, zaprojektowany do ochrony przed przeciążeniami i zwarciami, w takiej sytuacji traktuje przepływ prądu przez PE jako zwarcie do obudowy. Natychmiast reaguje, przerywając obwód i odcinając zasilanie. To szybkie działanie jest kluczowe, ponieważ zapobiega utrzymywaniu się niebezpiecznego napięcia na obudowie, ratując tym samym życie i zdrowie użytkowników.

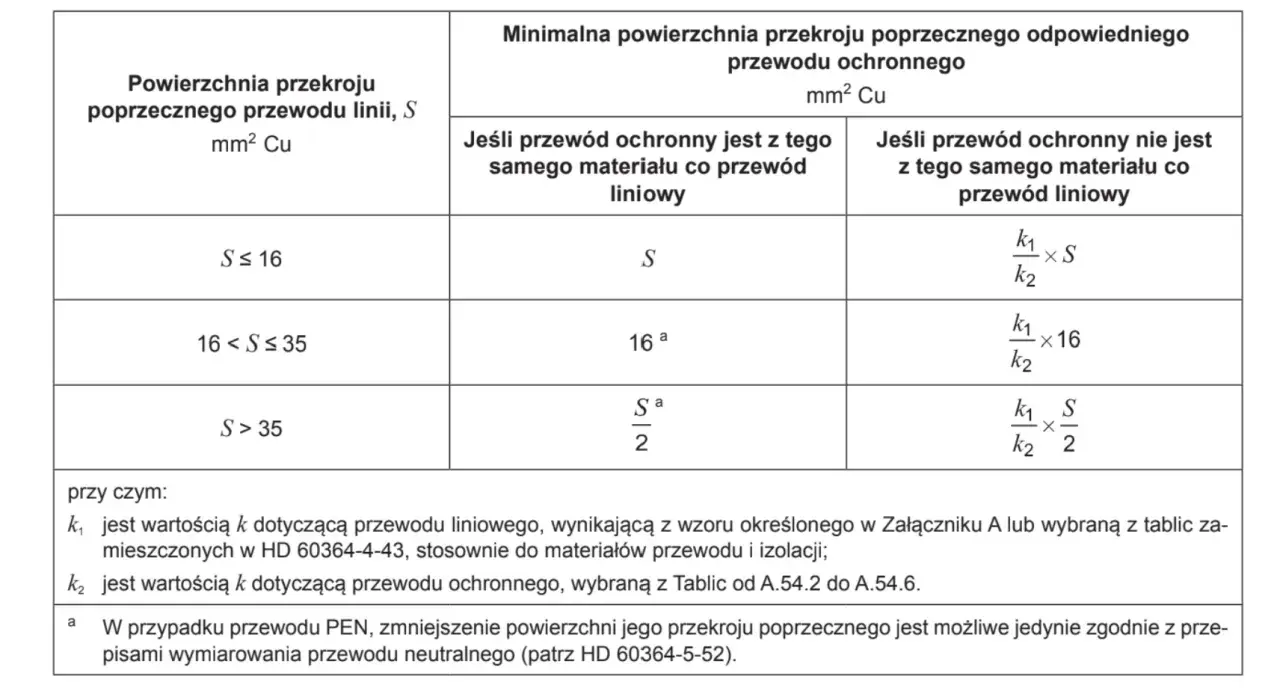

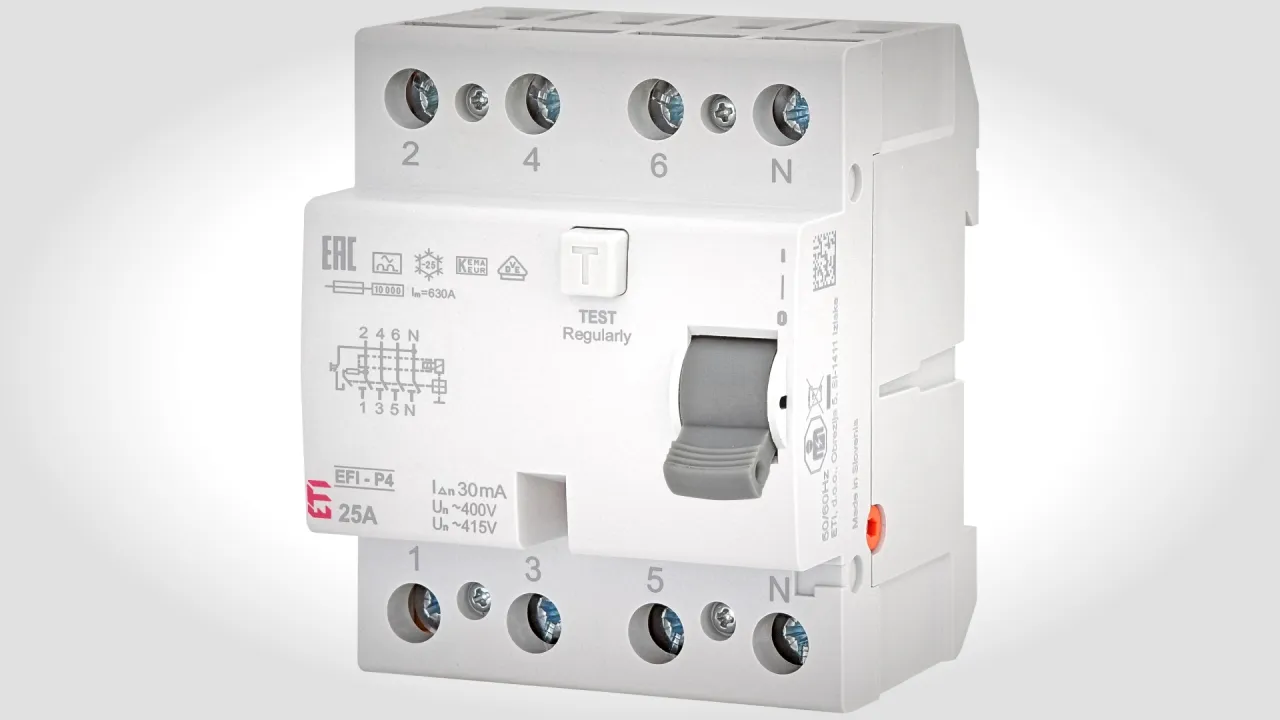

Rola PE we współpracy z wyłącznikiem różnicowoprądowym (RCD)
W nowoczesnych instalacjach, zwłaszcza w układach TN-S, przewód PE jest absolutnie niezbędny do prawidłowego i skutecznego działania wyłącznika różnicowoprądowego (RCD). RCD monitoruje równowagę prądu płynącego w przewodzie fazowym (L) i powracającego przewodem neutralnym (N). Jeśli pojawi się różnica, czyli upływ prądu na przykład właśnie przez przewód PE do ziemi RCD natychmiast wykrywa tę nierównowagę i odcina zasilanie. To dzięki temu, że przewód PE tworzy tę bezpieczną drogę upływu prądu, RCD jest w stanie "zauważyć" zagrożenie. Bez prawidłowo działającego przewodu PE, wyłącznik różnicowoprądowy byłby znacznie mniej skuteczny w ochronie przed porażeniem, ponieważ nie miałby jak wykryć upływu prądu do ziemi.
Jak bezbłędnie rozpoznać przewód PE? Przewodnik po kolorach w instalacji
Jako doświadczony elektryk, wiem, że prawidłowa identyfikacja przewodów jest podstawą bezpieczeństwa. W elektryce kolory nie są kwestią estetyki, lecz ściśle określonych norm, które mają zapobiegać błędom i zagrożeniom.
Zasada jednego koloru: dlaczego przewód PE jest zawsze żółto-zielony?
Zgodnie z obowiązującymi w Polsce i całej Unii Europejskiej normami (takimi jak PN-HD 308 S2: 2007), przewód ochronny PE musi być zawsze oznaczony kolorem żółto-zielonym. Ta kombinacja kolorów jest zarezerwowana wyłącznie dla przewodu ochronnego i nie może być użyta do oznaczenia żadnego innego przewodu w instalacji. Dlaczego? To proste: chodzi o jednoznaczną identyfikację. Niezależnie od kraju, języka czy doświadczenia elektryka, widząc przewód żółto-zielony, każdy natychmiast wie, że ma do czynienia z przewodem ochronnym. To klucz do bezpieczeństwa i zapobiegania pomyłkom, które mogłyby mieć tragiczne konsekwencje.
Faza, Neutralny, Ochronny: Czym różnią się przewody L, N i PE?
W instalacji elektrycznej spotkamy się z trzema podstawowymi typami przewodów, każdy o innej funkcji i kolorystyce. Oto ich porównanie:
| Przewód | Kolor | Funkcja | Charakterystyka / Zagrożenie |
|---|---|---|---|
| L (fazowy) | Brązowy, czarny, szary (najczęściej brązowy lub czarny w instalacjach 1-fazowych) | Dostarcza energię elektryczną do urządzenia. | Jest pod napięciem (w Polsce ok. 230V). Jego dotknięcie grozi porażeniem elektrycznym. |
| N (neutralny) | Niebieski | Zamyka obwód elektryczny, umożliwiając prądowi powrót do źródła zasilania. | W teorii jego potencjał względem ziemi wynosi 0V, ale nie jest to przewód ochronny i w pewnych warunkach może pojawić się na nim napięcie. |
| PE (ochronny) | Żółto-zielony | Służy wyłącznie ochronie przed porażeniem elektrycznym. | W normalnych warunkach pracy nie przewodzi prądu. Aktywuje się tylko w przypadku awarii, odprowadzając prąd do ziemi. |
Czy można pomylić przewód PE z N i jakie są tego konsekwencje?
Pomyłka przewodu PE z N jest jednym z najgroźniejszych błędów, jakie można popełnić w instalacji elektrycznej. Choć przewód N (neutralny) teoretycznie ma potencjał 0V względem ziemi, to jednak jest to przewód roboczy, którym w normalnych warunkach płynie prąd. Jeśli podłączymy go jako przewód ochronny PE do metalowej obudowy urządzenia, w przypadku uszkodzenia izolacji, zamiast bezpiecznego odprowadzenia prądu do ziemi, na obudowie pojawi się napięcie. Co gorsza, wyłącznik różnicowoprądowy może nie zadziałać prawidłowo, ponieważ nie wykryje upływu prądu do ziemi, a jedynie "zobaczy" prąd wracający przez N. Konsekwencje takiej pomyłki mogą być tragiczne bezpośrednie zagrożenie porażeniem elektrycznym dla każdego, kto dotknie urządzenia.
Dlatego zawsze podkreślam: kolory przewodów to nie sugestia, to zasada! Nigdy nie wolno zamieniać funkcji przewodów na podstawie ich koloru. Żółto-zielony to zawsze PE i tylko PE.
Przewód PE w praktyce: Gdzie go znajdziesz i dlaczego nie wszędzie jest?
Zrozumienie, gdzie i w jakiej formie występuje przewód PE, jest kluczowe, zwłaszcza gdy mamy do czynienia z różnymi typami instalacji od tych najnowszych po te starsze. Jako Dariusz Borowski, często spotykam się z pytaniami o to, dlaczego w niektórych gniazdkach w starszych domach brakuje "bolca" lub dlaczego instalacja wygląda inaczej niż w nowym budownictwie.
Nowe budownictwo (układ TN-S): złoty standard bezpieczeństwa
W nowym budownictwie, a także w każdej nowo wykonywanej instalacji, stosuje się układ sieci TN-S. Jest to obecnie zalecany i najbezpieczniejszy standard. W tym układzie przewód ochronny PE i przewód neutralny N są prowadzone całkowicie oddzielnie na całej długości instalacji od złącza kablowego, przez rozdzielnicę, aż do każdego gniazdka i punktu odbioru. Dzięki temu, że PE i N są rozdzielone, możliwe jest skuteczne działanie wyłączników różnicowoprądowych (RCD), które są podstawą nowoczesnej ochrony przed porażeniem. To właśnie ten układ gwarantuje najwyższy poziom bezpieczeństwa, jaki możemy osiągnąć w domowej instalacji.
Stare instalacje (układ TN-C): co zrobić, gdy w gniazdku brakuje przewodu PE?
W wielu starszych budynkach, zwłaszcza tych sprzed lat 90. XX wieku, spotkamy się z układem TN-C, potocznie nazywanym "zerowaniem". W tym systemie funkcje przewodu ochronnego i neutralnego pełni jeden wspólny przewód, oznaczany jako PEN (Protective Earth and Neutral). Przewód PEN był zazwyczaj koloru niebieskiego lub żółto-zielonego z niebieskimi końcówkami. W gniazdkach w takich instalacjach często brakuje wydzielonego "bolca" ochronnego, a jego funkcję pełniło połączenie z przewodem neutralnym. Układ TN-C nie jest obecnie stosowany w nowych instalacjach w obwodach odbiorczych ze względu na niższy poziom bezpieczeństwa. W przypadku przerwania przewodu PEN, na metalowych obudowach urządzeń może pojawić się pełne napięcie fazowe, co stwarza śmiertelne zagrożenie. Jeśli mieszkasz w starszym budynku i masz instalację TN-C, zdecydowanie zalecam jej modernizację do układu TN-C-S lub TN-S, aby zapewnić sobie i swoim bliskim pełne bezpieczeństwo.
Modernizacja instalacji (układ TN-C-S): jak prawidłowo rozdzielić przewód PEN?
Układ TN-C-S to rozwiązanie pośrednie, które jest często stosowane przy modernizacji starszych instalacji elektrycznych. W tym układzie do budynku doprowadzony jest przewód PEN, ale w głównej rozdzielnicy (lub w innej, odpowiednio zabezpieczonej skrzynce) jest on rozdzielany na dwa osobne przewody: PE (ochronny) i N (neutralny). Od tego punktu rozdzielenia, przewody PE i N są prowadzone oddzielnie do wszystkich obwodów i gniazdek w budynku. Dzięki temu możliwe jest zainstalowanie i skuteczne działanie wyłączników różnicowoprądowych (RCD), co znacząco zwiększa poziom bezpieczeństwa w porównaniu do czystego układu TN-C. To rozsądny krok w kierunku poprawy bezpieczeństwa w istniejących, starszych instalacjach, który zawsze rekomenduję moim klientom.
Najczęstsze błędy i mity dotyczące przewodu ochronnego, których musisz unikać
W mojej pracy jako elektryk często spotykam się z pewnymi błędnymi przekonaniami i, co gorsza, krytycznymi błędami instalacyjnymi związanymi z przewodem PE. Chcę je tutaj jasno przedstawić, abyś mógł ich unikać i świadomie dbać o swoje bezpieczeństwo.
Mit: „Skoro instalacja działa, przewód PE jest niepotrzebny”
To jeden z najbardziej niebezpiecznych mitów. Przewód PE, jak już wspomniałem, w normalnych warunkach pracy jest "nieaktywny" nie płynie nim prąd. To sprawia, że niektórzy błędnie wnioskują, iż jest on zbędny, skoro "nic się nie dzieje". Nic bardziej mylnego! Przewód PE jest Twoim ostatnim bastionem bezpieczeństwa w przypadku awarii. Jego brak w sytuacji, gdy na obudowie urządzenia pojawi się napięcie, stwarza śmiertelne zagrożenie. To właśnie w tych krytycznych momentach, gdy "coś się dzieje", przewód PE ratuje życie, inicjując zadziałanie zabezpieczeń. Pamiętaj, że jego obecność jest kluczowa dla bezpieczeństwa, nawet jeśli "nie widać", że działa na co dzień.
Błąd krytyczny: mostkowanie (łączenie) przewodu N i PE za wyłącznikiem różnicowoprądowym
To jest błąd, który może mieć katastrofalne skutki i, niestety, bywa popełniany przez osoby bez odpowiednich kwalifikacji. Absolutnie niedopuszczalne jest łączenie (mostkowanie) przewodów N i PE za wyłącznikiem różnicowoprądowym (RCD). Dlaczego? RCD działa na zasadzie pomiaru równowagi prądów w przewodach fazowych i neutralnym. Jeśli za nim połączymy N z PE, to nawet niewielki upływ prądu do ziemi (np. z uszkodzonego urządzenia) zostanie wykryty przez RCD jako brak równowagi i spowoduje jego natychmiastowe wyłączenie. W efekcie RCD będzie "wybijać" bez wyraźnej przyczyny, co często prowadzi do jego dezaktywacji przez użytkownika lub, co gorsza, do ominięcia go. Taka sytuacja nie tylko uniemożliwia prawidłowe działanie RCD, ale także może stworzyć ukryte zagrożenie porażeniem, ponieważ system ochronny przestaje funkcjonować poprawnie.
Przeczytaj również: Ile zarabia pomocnik elektryka w 2024? Sprawdź stawki!
Złe podłączenie w gniazdku: ciche zagrożenie, które łatwo wyeliminować
Nawet w prawidłowo wykonanej instalacji, błędy mogą pojawić się na etapie podłączania gniazdek. Najczęstsze z nich to:
- Brak podłączenia PE: Przewód ochronny jest obecny w puszce, ale nie został podłączony do "bolca" ochronnego w gniazdku. Urządzenie podłączone do takiego gniazdka nie będzie miało ochrony.
- Zamiana PE z N lub L: Podłączenie przewodu fazowego (L) do "bolca" ochronnego to prosta droga do porażenia. Podłączenie neutralnego (N) zamiast PE również jest błędem, który niweczy funkcje ochronne.
Te błędy są cichym zagrożeniem, które czeka na awarię urządzenia. Na szczęście są one stosunkowo łatwe do wyeliminowania poprzez dokładne sprawdzenie poprawności podłączeń. Zawsze, gdy podłączam gniazdko, dwukrotnie sprawdzam, czy żółto-zielony przewód PE jest solidnie zamocowany do zacisku ochronnego. To małe, ale kluczowe działanie, które gwarantuje pełne bezpieczeństwo użytkowania instalacji.
