W świecie elektryki każdy symbol ma swoje precyzyjne znaczenie, a zrozumienie ich jest kluczowe dla bezpieczeństwa i prawidłowego działania instalacji. Ten artykuł wyjaśni, co oznacza litera "L" w elektryce, dlaczego jest tak ważna i jak prawidłowo ją rozpoznać, by uniknąć niebezpiecznych błędów.
Przewód fazowy L klucz do zrozumienia domowej instalacji elektrycznej
- "L" oznacza przewód fazowy, który jest pod napięciem i odpowiada za dostarczanie prądu elektrycznego.
- Występuje zawsze z przewodami N (neutralnym) i PE (ochronnym); prawidłowe rozróżnienie tej trójki jest fundamentalne dla bezpieczeństwa.
- W Polsce przewód fazowy (L) najczęściej ma kolor brązowy lub czarny, a w instalacjach trójfazowych również szary.
- Błędne podłączenie przewodu L grozi porażeniem prądem, uszkodzeniem urządzeń, a nawet pożarem.
- Zawsze należy weryfikować przewód L za pomocą próbnika napięcia lub miernika uniwersalnego, zwłaszcza w starych instalacjach.
Definicja bez tajemnic: L to przewód fazowy (pod napięciem)
Litera "L" w kontekście elektrycznym to standardowe oznaczenie przewodu fazowego. Pochodzi od angielskiego słowa "Line", co dosłownie tłumaczy się jako "linia". Jest to przewód, który w instalacji elektrycznej znajduje się pod napięciem, dlatego często nazywany jest przewodem "gorącym". To właśnie on odpowiada za dostarczanie energii elektrycznej z sieci do naszych domowych urządzeń. Bez przewodu fazowego żaden obwód elektryczny nie mógłby funkcjonować, ponieważ to nim płynie prąd, który zasila nasze lampy, telewizory czy lodówki.
Skąd wzięło się oznaczenie "L"? Wyjaśnienie angielskiego terminu "Line"
Symbol "L" wywodzi się bezpośrednio z języka angielskiego, od słowa "Line". W terminologii technicznej oznacza ono linię zasilającą, czyli właśnie ten przewód, który jest aktywny i pod napięciem. Jest to globalnie przyjęte oznaczenie, które ułatwia komunikację i pracę elektrykom na całym świecie, niezależnie od języka ojczystego.
Jaka jest rola przewodu fazowego w domowej instalacji?
W typowej domowej instalacji elektrycznej, przewód fazowy (L) pełni rolę głównego "dostarczyciela" energii. To nim prąd elektryczny płynie z sieci energetycznej, przez skrzynkę bezpiecznikową, aż do poszczególnych gniazdek, włączników światła i bezpośrednio do podłączonych urządzeń. Można go porównać do głównej arterii w układzie krwionośnym instalacji bez niego energia nie dotrze tam, gdzie jest potrzebna. Jego obecność pod napięciem sprawia, że jest on kluczowy dla działania każdego odbiornika prądu.
Nie tylko L poznaj pozostałych członków elektrycznej rodziny: N i PE
Zrozumienie roli przewodu fazowego "L" jest ważne, ale równie istotne jest poznanie jego towarzyszy w instalacji elektrycznej. Pełny obraz bezpieczeństwa i funkcjonalności uzyskamy dopiero wtedy, gdy zrozumiemy, czym są przewody neutralny (N) oraz ochronny (PE). Te trzy elementy tworzą podstawową triadę, bez której prawidłowo działająca i bezpieczna instalacja elektryczna nie istnieje.
N czyli przewód neutralny. Cichy partner fazy
Symbol "N" oznacza przewód neutralny (ang. Neutral). Jest on niezbędnym partnerem dla przewodu fazowego (L), ponieważ to właśnie on stanowi drogę powrotną dla prądu, zamykając obwód elektryczny. W normalnych warunkach pracy instalacji, przewód neutralny nie powinien być pod napięciem względem ziemi, co czyni go znacznie bezpieczniejszym w dotyku niż przewód fazowy. Jego standardowym kolorem w Polsce i Europie jest niebieski. Bez niego prąd nie mógłby płynąć w obwodzie, a urządzenia pozostałyby nieaktywne.
PE czyli przewód ochronny. Twój anioł stróż w instalacji
Z kolei "PE" to skrót od Protective Earth, czyli przewód ochronny. Jego rola jest absolutnie kluczowa dla bezpieczeństwa użytkowników instalacji elektrycznej. Przewód ten jest podłączony do uziemienia i stanowi drogę dla prądu w przypadku wystąpienia awarii, na przykład przebicia izolacji w urządzeniu. W sytuacji, gdy obudowa metalowego urządzenia znajdzie się pod napięciem, prąd popłynie przez przewód PE do ziemi, uruchamiając zabezpieczenia (bezpiecznik lub wyłącznik nadprądowy) i chroniąc nas przed śmiertelnym porażeniem. Jego charakterystyczny, łatwo rozpoznawalny kolor to żółto-zielony.
Dlaczego prawidłowe rozróżnienie L, N i PE to absolutna podstawa bezpieczeństwa?
Prawidłowe rozróżnienie i podłączenie przewodów L, N i PE to nie kwestia estetyki czy drobnego niedopatrzenia to absolutna podstawa bezpieczeństwa każdego, kto ma do czynienia z elektrycznością. Błędne podłączenie przewodu fazowego (L) do miejsca, gdzie powinien być przewód neutralny (N) lub ochronny (PE), może mieć katastrofalne skutki. Może to prowadzić do groźnego porażenia prądem, które stanowi bezpośrednie zagrożenie dla życia. Ponadto, nieprawidłowe połączenia są częstą przyczyną uszkodzeń sprzętu AGD i RTV, a w skrajnych przypadkach mogą nawet zainicjować pożar instalacji elektrycznej. Dlatego tak ważne jest, aby znać i stosować się do zasad identyfikacji tych przewodów.

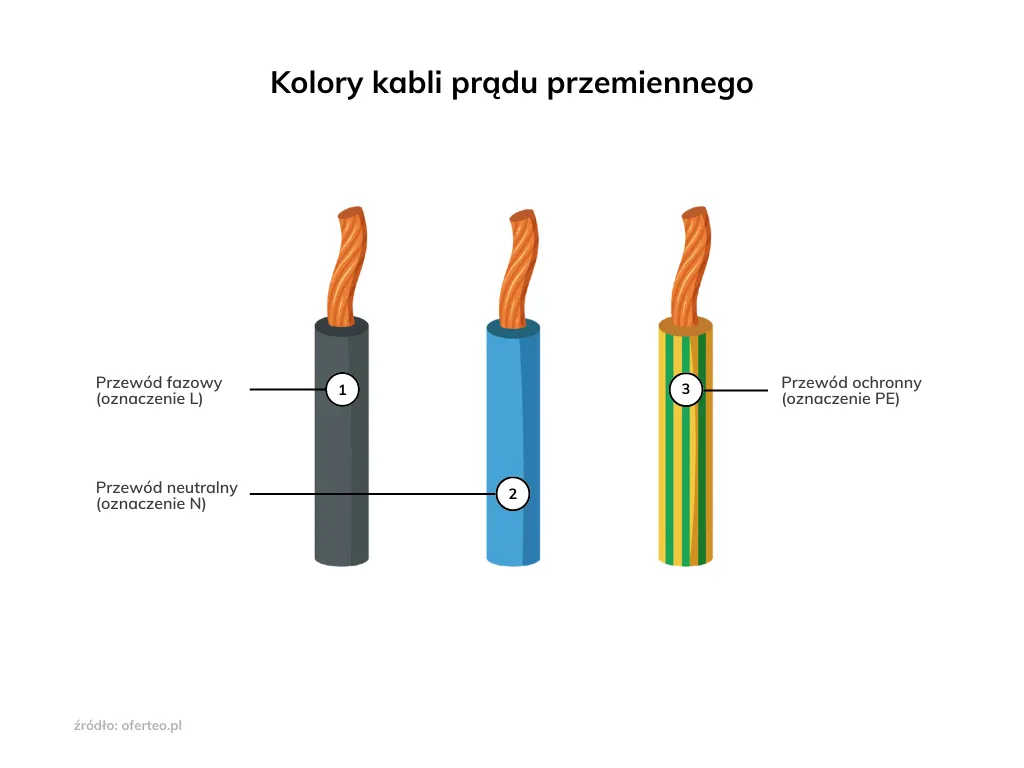

Jak w praktyce rozpoznać przewód fazowy L? Kolory mają moc!
Wiedza teoretyczna to jedno, ale praktyczne rozpoznanie przewodu fazowego "L" w realnej instalacji to zupełnie inna sprawa. Na szczęście, producenci przewodów i przepisy prawne ułatwiają nam to zadanie, stosując określone standardy kolorystyczne. Kolory przewodów są pierwszą i często najłatwiejszą wskazówką, która pomaga nam zidentyfikować ich przeznaczenie.
Brązowy i czarny oficjalne barwy przewodu L w Polsce
W Polsce, podobnie jak w większości krajów Unii Europejskiej, obowiązują normy dotyczące kolorystyki przewodów elektrycznych. Zgodnie z nimi, przewód fazowy (L) najczęściej spotykamy w kolorze brązowym. W niektórych przypadkach, szczególnie w starszych instalacjach lub gdy potrzebna jest dodatkowa identyfikacja, stosuje się również przewód fazowy w kolorze czarnym. Te dwa kolory są najbardziej powszechne i powinny być dla nas sygnałem ostrzegawczym wskazują na obecność napięcia.

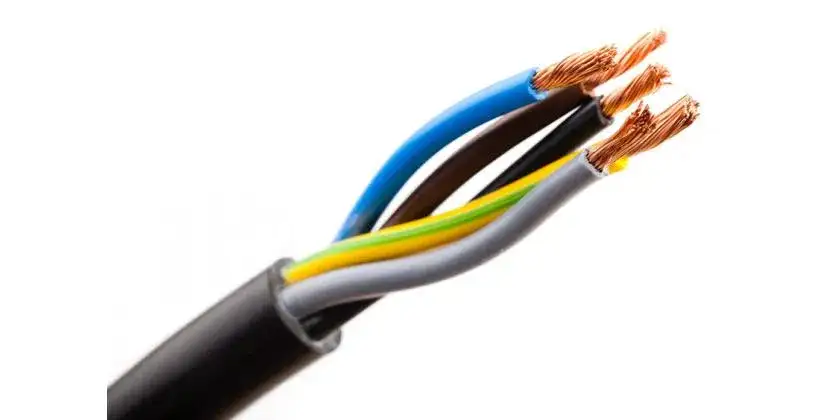

Co oznacza szary kolor przewodu w instalacji trójfazowej (L1, L2, L3)?
W bardziej zaawansowanych instalacjach, takich jak te zasilające piece elektryczne, kuchnie indukcyjne czy maszyny w warsztatach, mamy do czynienia z tzw. instalacją trójfazową. W takim układzie występują trzy przewody fazowe, oznaczane jako L1, L2 i L3. Standardowa kolorystyka dla tych przewodów to: L1 brązowy, L2 czarny, a L3 szary. Jeśli więc napotkasz w swojej instalacji szary przewód, pamiętaj, że on również jest przewodem fazowym i jest pod napięciem.
Uwaga na pułapki! Jakie kolory stosowano w starych instalacjach?
Muszę tutaj postawić wyraźne ostrzeżenie: nie zawsze kolory przewodów są zgodne z obecnymi normami, zwłaszcza jeśli mamy do czynienia ze starszymi budynkami, które nie przeszły modernizacji instalacji elektrycznej. W przeszłości stosowano inne standardy kolorystyczne, a czasem zdarzało się, że wszystkie przewody w instalacji miały ten sam kolor, na przykład czarny lub szary. W takich sytuacjach poleganie wyłącznie na kolorze jest bardzo ryzykowne. Zawsze należy zachować szczególną ostrożność i potwierdzić identyfikację przewodu za pomocą odpowiednich narzędzi.
Gdzie najczęściej spotkasz oznaczenie L? Praktyczny przewodnik po domu
Oznaczenie "L" nie jest tylko abstrakcyjnym symbolem na schematach. Jest ono obecne w wielu miejscach naszej codziennej infrastruktury elektrycznej. Poznanie tych miejsc pomoże Ci lepiej zrozumieć, jak działają urządzenia, z których korzystasz na co dzień, i jak bezpiecznie je podłączać.
Podłączasz lampę? Sprawdź oznaczenia na kostce łączeniowej
Kostki łączeniowe, te małe plastikowe elementy służące do łączenia przewodów, na przykład przy podłączaniu lampy sufitowej, często posiadają wyraźne oznaczenia zacisków. Zazwyczaj znajdziesz tam symbole takie jak "L", "N" oraz "PE". Zacisk oznaczony literą "L" jest przeznaczony do podłączenia przewodu fazowego, który doprowadza zasilanie do lampy.
Wymieniasz gniazdko? Zlokalizuj zacisk L
Podczas wymiany lub montażu gniazdka elektrycznego, również napotkasz oznaczenia zacisków. W większości nowoczesnych gniazdek, obok otworów na przewody, znajdziesz symbole "L", "N" i "PE". Zacisk oznaczony literą "L" jest miejscem, w którym należy podłączyć przewód fazowy. Pamiętaj, że prawidłowe podłączenie jest kluczowe dla bezpieczeństwa i działania podłączonych urządzeń.
Symbol L na schematach elektrycznych jak go czytać?
Na schematach elektrycznych, które są jak "mapy" instalacji, symbol "L" jest powszechnie stosowany do oznaczania przewodów fazowych. Schematy te wykorzystują standardowe symbole graficzne, a linia oznaczona jako "L" zawsze reprezentuje przewód pod napięciem. Zrozumienie tych oznaczeń jest nieocenione dla każdego, kto zajmuje się projektowaniem, montażem lub naprawą instalacji elektrycznych.
Pomyłka przy podłączeniu przewodu L jakie są realne konsekwencje?
Kwestia prawidłowego podłączenia przewodów, a w szczególności przewodu fazowego L, jest niezwykle ważna. Pomyłka w tym zakresie może prowadzić do bardzo poważnych i niebezpiecznych konsekwencji, których absolutnie nie należy bagatelizować.
Ryzyko porażenia prądem: Kiedy błąd staje się śmiertelnym zagrożeniem?
Najpoważniejszą konsekwencją błędnego podłączenia przewodu fazowego jest ryzyko porażenia prądem elektrycznym. Jeśli przewód fazowy zostanie nieprawidłowo podłączony, na przykład do obudowy urządzenia, która powinna być połączona z przewodem ochronnym (PE), to cała obudowa znajdzie się pod napięciem. Dotknięcie takiej obudowy przez człowieka może doprowadzić do przepływu prądu przez jego ciało, co w najlepszym wypadku skończy się bolesnym szokiem, a w najgorszym może być śmiertelne. To dlatego tak ważne jest, by zawsze zakładać, że przewód fazowy jest pod napięciem.
Uszkodzenie sprzętu AGD i RTV: Jak uniknąć kosztownych awarii?
Nawet jeśli nie dojdzie do porażenia prądem, nieprawidłowe podłączenie przewodu fazowego może spowodować poważne uszkodzenie podłączonych urządzeń. Nowoczesny sprzęt elektroniczny, w tym urządzenia AGD i RTV, jest bardzo wrażliwy na zakłócenia w zasilaniu i nieprawidłowe podłączenia. Błędne podłączenie może prowadzić do przepięć, zwarć, a w efekcie do trwałego uszkodzenia podzespołów, co skutkuje kosztownymi naprawami lub koniecznością zakupu nowego sprzętu.
Brak działania urządzenia najłagodniejszy skutek pomyłki
W niektórych przypadkach, gdy dojdzie do pomyłki przy podłączaniu przewodów, najłagodniejszym skutkiem może być po prostu brak działania urządzenia. Na przykład, jeśli przewód fazowy zostanie podłączony do zacisku neutralnego, a neutralny do fazowego, urządzenie może nie uruchomić się wcale. Jednakże, nawet w takiej sytuacji, nie należy lekceważyć problemu. Brak działania urządzenia może być sygnałem, że coś jest nie tak z instalacją, a dalsze próby uruchomienia mogą doprowadzić do uszkodzenia lub stwarzać ryzyko. Zawsze należy dokładnie sprawdzić podłączenie.
Przeczytaj również: Ile zarabia pomocnik elektryka w 2024? Sprawdź stawki!
Nie jesteś pewien, który przewód to L? Oto co musisz zrobić
W sytuacji, gdy masz jakiekolwiek wątpliwości co do identyfikacji przewodów, a zwłaszcza przewodu fazowego L, kluczowe jest, aby nie podejmować pochopnych działań. Bezpieczeństwo jest najważniejsze, dlatego istnieją sprawdzone metody, które pomogą Ci rozwiać wątpliwości.
Prosty próbnik napięcia (neonówka) Twój pierwszy detektor fazy
Najprostszym i najtańszym narzędziem do wstępnej identyfikacji przewodu fazowego jest próbnik napięcia, potocznie zwany "neonówką". Jak go używać? Wystarczy dotknąć metalowym końcem próbnika podejrzanego przewodu, jednocześnie trzymając palec na metalowym elemencie na obudowie próbnika. Jeśli w przewodzie jest napięcie, wewnątrz próbnika zaświeci się mała lampka (żarówka neonowa). Pamiętaj, że próbnik neonowy jest narzędziem do szybkiej weryfikacji i nie zawsze jest wystarczająco czuły, aby wykryć bardzo niskie napięcia lub prądy indukowane.
Miernik uniwersalny jak nim sprawdzić napięcie i potwierdzić przewód L?
Bardziej precyzyjnym narzędziem jest miernik uniwersalny, czyli multimetr. Jak go użyć do sprawdzenia przewodu fazowego? Ustaw miernik na pomiar napięcia zmiennego (AC) w odpowiednim zakresie (np. 200-250V). Następnie, przykładając jedną sondę miernika do podejrzanego przewodu, drugą sondę przykładaj kolejno do znanego przewodu neutralnego (N) i ochronnego (PE). Jeśli na przewodzie fazowym (L) zmierzysz napięcie bliskie 230V względem przewodu neutralnego (N) i ziemi (PE), masz pewność, że jest to przewód fazowy. Pamiętaj, aby zawsze upewnić się, że miernik jest sprawny i ustawiony na właściwy zakres pomiarowy.
Zasada ograniczonego zaufania: Kiedy bezwzględnie wezwać elektryka?
Nawet posiadając odpowiednie narzędzia i wiedzę, zawsze warto kierować się zasadą ograniczonego zaufania w pracy z elektrycznością. Jeśli masz jakiekolwiek wątpliwości co do stanu instalacji, jej oznaczeń, lub po prostu czujesz się niepewnie, bezwzględnie wezwij wykwalifikowanego elektryka. Dotyczy to zwłaszcza sytuacji, gdy pracujesz ze starymi instalacjami, gdzie kolorystyka przewodów jest niejednoznaczna, gdy napotkasz nieznane okablowanie, lub gdy nie jesteś pewien, jak prawidłowo wykonać dane połączenie. Profesjonalista dysponuje odpowiednią wiedzą, doświadczeniem i sprzętem, aby wykonać pracę bezpiecznie i zgodnie z obowiązującymi przepisami.
