UPS: Jak chroni Twój sprzęt? Zasada działania i wybór

W dzisiejszym świecie, gdzie niemal każdy aspekt naszego życia jest zależny od elektroniki od komputerów i systemów grzewczych, po inteligentne domy i systemy bezpieczeństwa nagły zanik prądu to coś więcej niż tylko chwilowa niedogodność. To potencjalne źródło poważnych problemów, od utraty ważnych danych po uszkodzenie drogiego sprzętu. Właśnie dlatego zasilacz UPS, czyli Uninterruptible Power Supply, staje się niezbędnym elementem wyposażenia, zapewniającym ochronę i ciągłość działania naszych urządzeń w obliczu niestabilności sieci elektrycznej. W tym artykule wyjaśnię, czym dokładnie jest to urządzenie, jak działa i dlaczego warto w nie zainwestować.

Nagły zanik prądu: Dlaczego to dziś większy problem?

Jako Dariusz Borowski, od lat obserwuję, jak nasze domy i miejsca pracy stają się coraz bardziej nasycone elektroniką. Komputery, serwery, zaawansowane systemy grzewcze, inteligentne oświetlenie, systemy alarmowe to wszystko wymaga stałego i stabilnego zasilania. W przeszłości krótkotrwałe przerwy w dostawie prądu były irytujące, ale rzadko prowadziły do poważnych konsekwencji. Dziś, w dobie cyfryzacji, nagły zanik prądu może mieć znacznie szersze i dotkliwsze skutki, paraliżując nie tylko pracę, ale i podstawowe funkcje domowe.

Utracone dane, uszkodzony sprzęt, zimny dom: Poznaj realne zagrożenia

• Utrata niezapisanych danych: To chyba najbardziej powszechny problem. Godziny pracy nad dokumentem, projektem czy grafiką mogą zostać bezpowrotnie stracone w ułamku sekundy, jeśli komputer nagle straci zasilanie.
• Ryzyko uszkodzenia wrażliwych podzespołów elektronicznych: Nagłe odcięcie zasilania lub, co gorsza, skoki napięcia po jego powrocie, mogą doprowadzić do uszkodzenia dysków twardych, zasilaczy, płyt głównych, a nawet procesorów. Naprawa lub wymiana takiego sprzętu to spory koszt.
• Przerwanie pracy systemów grzewczych: W sezonie grzewczym, zwłaszcza zimą, zanik prądu może oznaczać nie tylko zimny dom, ale i ryzyko zamarznięcia instalacji. Nowoczesne piece CO, pompy obiegowe czy sterowniki wymagają ciągłego zasilania do prawidłowej pracy.
• Brak dostępu do internetu i funkcjonowania systemów bezpieczeństwa: W dobie pracy zdalnej i nauki online, brak internetu jest poważnym problemem. Dodatkowo, systemy alarmowe i monitoring CCTV, które często opierają się na zasilaniu sieciowym, przestają działać, narażając nasz dom na niebezpieczeństwo.

UPS: Twoja polisa ubezpieczeniowa dla domowej elektroniki

Właśnie dlatego zasilacz UPS postrzegam jako swoistą polisę ubezpieczeniową dla naszej domowej elektroniki i systemów. To urządzenie, które w dyskretny sposób czuwa nad stabilnością zasilania, zapewniając spokój ducha i ochronę przed nieprzewidzianymi zdarzeniami. Dzięki niemu, nawet w obliczu awarii, nasze kluczowe urządzenia mogą pracować dalej, dając nam czas na bezpieczne zakończenie pracy, zapisanie danych czy utrzymanie komfortu cieplnego.

Zasilacz UPS: Co to jest i jak chroni Twoje urządzenia?

Rozszyfrowujemy skrót UPS: Uninterruptible Power Supply w praktyce

Zacznijmy od podstaw. UPS to skrót od angielskiego terminu Uninterruptible Power Supply. W języku polskim najczęściej używamy nazw "zasilacz awaryjny" lub "zasilacz bezprzerwowy". Jak sama nazwa wskazuje, jego głównym zadaniem jest zapewnienie ciągłości zasilania podłączonych do niego urządzeń w sytuacji, gdy główne źródło prądu, czyli sieć elektryczna, zawiedzie lub będzie niestabilne. To kluczowe dla ochrony wrażliwej elektroniki i zachowania ciągłości pracy.

Krok po kroku: Jak UPS wykrywa awarię i przejmuje zasilanie w mgnieniu oka

Zasada działania zasilacza UPS jest fascynująco prosta, a jednocześnie niezwykle skuteczna. Pozwólcie, że wyjaśnię ją krok po kroku:

1. Monitorowanie napięcia sieciowego: W normalnych warunkach UPS jest podłączony do gniazdka elektrycznego i stale monitoruje napięcie w sieci. Prąd z gniazdka jest przekazywany bezpośrednio do podłączonych urządzeń, a jednocześnie prostownik w UPS-ie ładuje wbudowany akumulator.
2. Wykrycie awarii lub niestabilności: W momencie, gdy UPS wykryje zanik napięcia (awarię prądu), znaczne wahania napięcia (za niskie lub za wysokie) lub inne zakłócenia, natychmiast reaguje.
3. Błyskawiczne przełączenie na akumulator: W ciągu zaledwie kilku milisekund, a w niektórych typach UPS-ów wręcz bez żadnej przerwy, urządzenie przełącza się na zasilanie z wbudowanego akumulatora. Falownik (inwerter) w UPS-ie zamienia prąd stały z akumulatora na prąd zmienny o napięciu 230V, który jest dostarczany do podłączonych urządzeń.
4. Zapewnienie ciągłości zasilania: Dzięki temu przełączeniu, podłączone urządzenia otrzymują nieprzerwane zasilanie, co pozwala im kontynuować pracę, a użytkownikowi daje czas na bezpieczne zapisanie danych i wyłączenie sprzętu lub po prostu przeczekanie awarii.

Anatomia zasilacza awaryjnego: Co kryje się w środku?

Aby lepiej zrozumieć, jak działa UPS, warto poznać jego podstawowe komponenty. Każdy zasilacz awaryjny, niezależnie od typu, składa się z kilku kluczowych elementów:

• Akumulator: To serce każdego UPS-a, magazyn energii. To właśnie on dostarcza prąd, gdy brakuje zasilania z sieci. Jego pojemność decyduje o czasie podtrzymania.
• Prostownik: Odpowiada za zamianę prądu zmiennego (AC) z sieci elektrycznej na prąd stały (DC), który jest niezbędny do ładowania akumulatora.
• Falownik (inwerter): Jego zadaniem jest przekształcenie prądu stałego (DC) pobieranego z akumulatora z powrotem na prąd zmienny (AC) o napięciu 230V, który jest potrzebny do zasilania większości urządzeń domowych i biurowych.
• Układ obejścia (bypass): To ścieżka, która w normalnych warunkach (lub w przypadku awarii samego UPS-a) pozwala na bezpośrednie zasilanie urządzeń z sieci, omijając wewnętrzne komponenty UPS-a.

Poznaj 3 główne technologie zasilaczy UPS

Wybierając zasilacz UPS, szybko zorientujesz się, że na rynku dostępne są różne technologie. Jako ekspert, zawsze podkreślam, że kluczem jest dopasowanie technologii do Twoich potrzeb i rodzaju sprzętu, który chcesz chronić. Wyróżniamy trzy główne typy:

Typ Offline (VFD): Podstawowa ochrona dla domowego budżetu

Zasilacze UPS typu Offline, często oznaczane jako VFD (Voltage and Frequency Dependent), to najprostsze i zazwyczaj najtańsze rozwiązania. Ich zasada działania jest bardzo bezpośrednia: w normalnym trybie pracy prąd płynie bezpośrednio z sieci elektrycznej do podłączonych urządzeń. Akumulator jest w tym czasie ładowany. Dopiero w momencie wykrycia zaniku napięcia lub poważnych zakłóceń, UPS przełącza się na zasilanie z akumulatora. Czas tego przełączenia wynosi zazwyczaj kilka milisekund. Ten typ UPS-a jest odpowiedni do podstawowej ochrony komputerów, routerów czy prostych urządzeń biurowych, gdzie krótkotrwała przerwa w zasilaniu nie jest krytyczna.

Typ Line-Interactive (VI): Złoty środek z inteligentną stabilizacją napięcia (AVR)

UPS-y Line-Interactive (Voltage Independent VI) stanowią złoty środek między prostotą Offline a zaawansowaniem Online. Są one znacznie popularniejsze w zastosowaniach domowych i małych biurach, i to nie bez powodu. Kluczową różnicą jest wyposażenie ich w moduł AVR (Automatyczny Regulator Napięcia). Dzięki niemu, UPS Line-Interactive potrafi stabilizować niewielkie wahania napięcia w sieci (np. spadki lub wzrosty), bez konieczności przełączania się na zasilanie z akumulatora. To nie tylko zwiększa komfort użytkowania, ale także znacząco wydłuża żywotność baterii. Przełączenie na akumulator następuje tylko w przypadku poważniejszych awarii, takich jak całkowity zanik prądu.

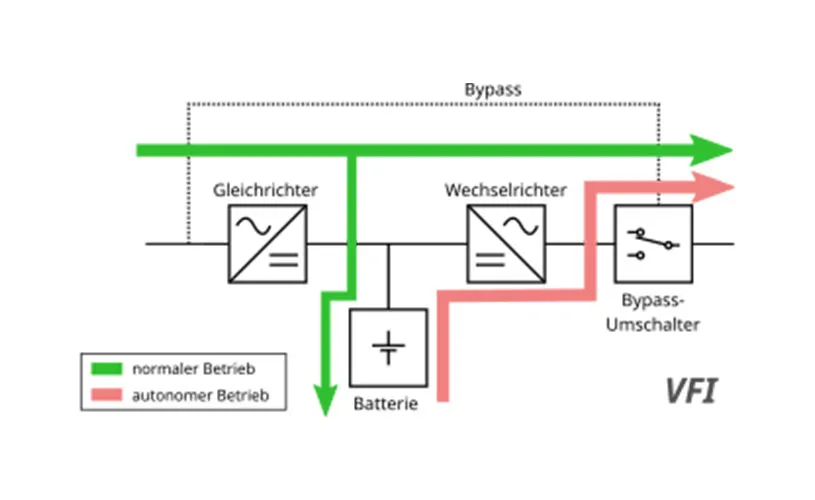

Typ Online (VFI): Bezkompromisowe bezpieczeństwo dla najbardziej wymagających urządzeń

Zasilacze UPS typu Online, znane również jako VFI (Voltage and Frequency Independent) lub z podwójną konwersją, to najbardziej zaawansowane i najdroższe rozwiązania. Tutaj urządzenia są stale zasilane przez falownik. Oznacza to, że prąd z sieci jest najpierw zamieniany na stały, a następnie z powrotem na zmienny, całkowicie izolując podłączony sprzęt od sieci i wszelkich zakłóceń. Taka "podwójna konwersja" gwarantuje najwyższą jakość energii i, co najważniejsze, brak jakiejkolwiek przerwy w zasilaniu nawet na milisekundę. UPS-y Online są wyborem numer jeden dla najbardziej krytycznych urządzeń, takich jak serwery, sprzęt medyczny, zaawansowane systemy automatyki przemysłowej czy profesjonalne stacje robocze, gdzie każda sekunda ciągłości zasilania jest na wagę złota.

Czysta sinusoida czy modyfikowana: Jaki kształt napięcia jest kluczowy dla Twoich urządzeń?

Poza technologią, niezwykle ważnym parametrem, na który zawsze zwracam uwagę moich klientów, jest kształt napięcia wyjściowego. To kwestia, która często jest pomijana, a może mieć kluczowe znaczenie dla prawidłowego i bezpiecznego działania wielu urządzeń.

Co to jest "czysta sinusoida" i dlaczego przypomina prąd z gniazdka?

Kiedy mówimy o "czystej sinusoidzie", mamy na myśli idealny kształt fali napięcia, który jest identyczny z tym, jaki dostarczany jest z publicznej sieci energetycznej do naszych gniazdek. To gładka, regularna fala, która zapewnia optymalne warunki pracy dla każdego urządzenia elektrycznego. Dla wielu, zwłaszcza bardziej zaawansowanych urządzeń, czysta sinusoida jest absolutnie kluczowa do ich prawidłowego, cichego i efektywnego działania.

Ryzyko użycia złego UPS-a: Dlaczego pompy i silniki go "nie lubią"?

Niestety, tańsze zasilacze UPS, zwłaszcza te typu Offline i niektóre Line-Interactive, często generują tzw. sinusoidę modyfikowaną (aproksymowaną). Jest to fala o kształcie zbliżonym do prostokąta, która dla prostych zasilaczy impulsowych (np. w komputerach) jest wystarczająca. Problem pojawia się jednak, gdy podłączamy do niej urządzenia z silnikami elektrycznymi, pompami, transformatorami czy zaawansowaną elektroniką sterującą, taką jak nowoczesne piece CO. Te urządzenia są niezwykle wrażliwe na kształt napięcia. Zasilanie ich sinusoidą modyfikowaną może prowadzić do:

• Głośniejszej pracy: Silniki i transformatory mogą buczeć lub wibrować.
• Przegrzewania się: Niewłaściwy kształt fali generuje dodatkowe straty energii, co prowadzi do wzrostu temperatury.
• Skrócenia żywotności: Długotrwała praca w takich warunkach znacząco obniża trwałość podzespołów.
• Uszkodzenia: W skrajnych przypadkach może dojść do trwałego uszkodzenia urządzenia.

Dlatego zawsze przestrzegam: jeśli masz wrażliwe urządzenia, nie ryzykuj, wybierając UPS z sinusoidą modyfikowaną.

Jakie urządzenia bezwzględnie wymagają czystej sinusoidy?

Pamiętaj, aby zawsze sprawdzić specyfikację swoich urządzeń, ale z mojego doświadczenia wiem, że następujące sprzęty bezwzględnie wymagają zasilacza UPS z czystą sinusoidą:

• Piece CO (gazowe, na pellet, ekogroszek) i pompy obiegowe: To absolutny priorytet, zwłaszcza w sezonie grzewczym. Ich elektronika i silniki pomp potrzebują stabilnego i czystego napięcia.
• Lodówki i zamrażarki: Silniki kompresorów są bardzo wrażliwe.
• Zaawansowany sprzęt RTV: Telewizory OLED/QLED, soundbary, amplitunery.
• Elektronarzędzia z silnikami indukcyjnymi: Wiertarki, szlifierki itp.
• Urządzenia medyczne: Wszelkie sprzęty podtrzymujące życie lub wymagające precyzyjnego działania.

UPS w domu: Znacznie więcej niż tylko komputer

Wielu ludzi kojarzy zasilacze UPS głównie z ochroną komputerów. I słusznie, bo to jedno z ich podstawowych zastosowań. Jednak w dzisiejszych, coraz bardziej zautomatyzowanych domach, rola UPS-a znacznie wykracza poza biurko. Jako Dariusz Borowski, widzę jego zastosowanie w wielu innych, często niedocenianych obszarach.

Niezbędnik sezonu grzewczego: Zasilanie awaryjne dla pieca gazowego i pompy CO

To jedno z najważniejszych zastosowań UPS-a w polskim domu, szczególnie w okresie jesienno-zimowym. Nowoczesne piece gazowe, kotły na paliwo stałe (np. ekogroszek, pellet) oraz pompy obiegowe centralnego ogrzewania są urządzeniami elektrycznymi. Bez prądu nie działają ich sterowniki, wentylatory czy pompy wymuszające obieg wody. W przypadku zaniku prądu, system grzewczy po prostu staje. Może to skutkować nie tylko wychłodzeniem domu, ale w skrajnych przypadkach nawet zamarznięciem instalacji. Dobrze dobrany UPS z czystą sinusoidą jest w stanie podtrzymać pracę pieca i pomp przez wiele godzin, zapewniając komfort i bezpieczeństwo cieplne.

Domowe biuro zawsze online: Ochrona routera i komputera podczas pracy zdalnej

Praca zdalna stała się normą dla wielu z nas. Utrata zasilania w trakcie ważnego spotkania online czy pracy nad pilnym projektem to ogromny stres i straty. Zasilacz UPS podłączony do komputera, monitora, routera i modemu gwarantuje, że nawet w przypadku awarii sieci, będziesz miał czas na bezpieczne zapisanie pracy, dokończenie rozmowy czy po prostu utrzymanie dostępu do internetu. To inwestycja w Twoją produktywność i spokój ducha.

Bezpieczeństwo przede wszystkim: Podtrzymanie monitoringu i systemu alarmowego

Bezpieczeństwo domu jest priorytetem. Systemy monitoringu CCTV oraz alarmowe, choć często wyposażone w własne akumulatory podtrzymujące, mogą zyskać dodatkową ochronę dzięki UPS-owi. Zasilacz awaryjny zapewni ciągłość działania rejestratorów, kamer IP i centrali alarmowej, nawet jeśli wewnętrzne baterie zawiodą lub ich czas pracy okaże się niewystarczający. Dzięki temu Twój dom pozostanie pod nadzorem, a system bezpieczeństwa będzie w pełni funkcjonalny, niezależnie od sytuacji w sieci elektrycznej.

Nowoczesne wygody: Jak UPS może pomóc z bramą wjazdową czy telewizorem

Zasilacz UPS może również znacząco zwiększyć komfort użytkowania innych domowych udogodnień. Wyobraź sobie, że podczas burzy brakuje prądu, a Ty nie możesz otworzyć automatycznej bramy wjazdowej lub podnieść rolet. Podłączenie napędów do UPS-a rozwiązuje ten problem. Podobnie z telewizorem czy dekoderem krótka przerwa w dostawie prądu nie przerwie seansu filmowego, co docenią zwłaszcza rodziny z dziećmi. To drobne rzeczy, które w krytycznych momentach robią dużą różnicę.

UPS i fotowoltaika: Czy to połączenie ma sens?

W obliczu rosnącej popularności odnawialnych źródeł energii, coraz częściej pojawia się pytanie o synergię między instalacjami fotowoltaicznymi a zasilaczami UPS. Czy takie połączenie ma sens? Odpowiedź brzmi: zdecydowanie tak, ale z pewnymi niuansami.

Rola zasilacza awaryjnego w instalacjach off-grid

W systemach fotowoltaicznych typu off-grid, czyli niezależnych od publicznej sieci energetycznej, zasilacz awaryjny często pełni kluczową rolę. W takich instalacjach, gdzie energia jest magazynowana w akumulatorach, UPS może być integralną częścią systemu zarządzania energią, zapewniając stabilne napięcie i płynne przełączanie między różnymi źródłami zasilania (panele, akumulatory, generator). W zasadzie, w wielu przypadkach, inwerter w systemie off-grid sam w sobie pełni funkcje zbliżone do UPS-a, kontrolując przepływ energii i dostarczając ją do odbiorników.

Zasilanie awaryjne w systemie on-grid: Wyzwania i możliwości

W przypadku najpopularniejszych w Polsce instalacji fotowoltaicznych typu on-grid (podłączonych do sieci publicznej), sytuacja jest nieco bardziej złożona. Standardowe inwertery on-grid wyłączają się automatycznie w momencie zaniku napięcia w sieci (tzw. wyspowa praca), aby zapobiec porażeniu prądem pracowników naprawiających sieć. Oznacza to, że nawet jeśli słońce świeci, a Twoje panele produkują energię, w przypadku awarii prądu w sieci, Twój dom również go nie będzie miał. Aby UPS mógł zapewnić zasilanie awaryjne w systemie on-grid, konieczna jest specjalistyczna konfiguracja, która pozwala na odizolowanie części instalacji od sieci publicznej podczas awarii. Jest to zazwyczaj realizowane poprzez dedykowane inwertery hybrydowe lub specjalne układy przełączające.

Inwerter hybrydowy z funkcją UPS: Rozwiązanie 2 w 1

Coraz popularniejszym rozwiązaniem, które łączy świat fotowoltaiki i zasilania awaryjnego, są inwertery hybrydowe z wbudowaną funkcją UPS (często nazywaną trybem EPS Emergency Power Supply). Takie urządzenia potrafią zarządzać energią z paneli słonecznych, ładować akumulatory, a w przypadku awarii sieci, automatycznie przełączyć się w tryb zasilania awaryjnego, dostarczając prąd z akumulatorów lub bezpośrednio z paneli do wydzielonych obwodów domowych. To eleganckie rozwiązanie 2 w 1, które maksymalizuje korzyści z fotowoltaiki, jednocześnie zapewniając bezpieczeństwo energetyczne.

Przeczytaj również: Ile zarabia elektryk na działalności? Realne koszty i zysk netto

Jak wybrać idealny zasilacz UPS?

Wybór odpowiedniego zasilacza UPS może wydawać się skomplikowany, ale jeśli będziesz pamiętać o kilku kluczowych parametrach, proces stanie się znacznie prostszy. Jako Dariusz Borowski, zawsze doradzam, aby dokładnie przeanalizować swoje potrzeby i nie iść na kompromisy, gdy chodzi o ochronę cennego sprzętu.

Moc (W vs VA): Jak obliczyć zapotrzebowanie i dlaczego warto mieć zapas?

Pierwszym i najważniejszym parametrem jest moc. Zwróć uwagę, że moc UPS-a podawana jest zazwyczaj w dwóch jednostkach: watach (W) i woltoamperach (VA). Waty to moc czynna, którą faktycznie zużywają urządzenia, natomiast woltoampery to moc pozorna, która uwzględnia również tzw. moc bierną. Zawsze kieruj się wartością w watach, gdyż to ona jest bardziej miarodajna dla rzeczywistego obciążenia. Aby obliczyć zapotrzebowanie, zsumuj moc wszystkich urządzeń, które planujesz podłączyć do UPS-a (informacje o mocy znajdziesz na tabliczkach znamionowych lub w instrukcjach). Następnie, do tej sumy dodaj około 20-30% zapasu. Dlaczego? Po pierwsze, urządzenia często mają chwilowe piki poboru mocy (np. przy starcie silnika). Po drugie, zapas mocy zapewnia, że UPS nie będzie pracował na granicy swoich możliwości, co wydłuży jego żywotność i zapewni stabilniejszą pracę. Pamiętaj, że moc UPS-a powinna być o ok. 20-30% wyższa niż suma mocy podłączonych urządzeń.

Czas podtrzymania: Od czego zależy i jak go wydłużyć dzięki zewnętrznym akumulatorom?

Czas podtrzymania to okres, przez jaki UPS będzie w stanie zasilać podłączone urządzenia po zaniku prądu. Zależy on od dwóch głównych czynników: pojemności wbudowanego akumulatora oraz obciążenia (czyli sumarycznej mocy podłączonych urządzeń). Im większa pojemność akumulatora i mniejsze obciążenie, tym dłuższy czas podtrzymania. Dla typowych zastosowań domowych, czas ten może wynosić od kilku minut (dla komputera, aby bezpiecznie go wyłączyć) do kilku godzin (dla pieca CO). Wiele modeli UPS-ów, zwłaszcza tych przeznaczonych do pieców, pozwala na podłączenie zewnętrznych akumulatorów o znacznie większej pojemności. To doskonałe rozwiązanie, jeśli potrzebujesz bardzo długiego czasu podtrzymania, np. na całą noc w przypadku awarii ogrzewania.

Rodzaj technologii i kształt napięcia: Jak dopasować UPS do konkretnego urządzenia?

Jak już wcześniej wspomniałem, wybór odpowiedniej technologii UPS (Offline, Line-Interactive, Online) oraz, co równie ważne, kształtu napięcia wyjściowego (czysta sinusoida vs. modyfikowana), jest absolutnie kluczowy. Jeśli planujesz podłączyć do UPS-a urządzenia z silnikami (piece CO, pompy, lodówki) lub zaawansowaną elektroniką, bezwzględnie wybierz model z czystą sinusoidą. Dla prostych urządzeń, takich jak komputery czy routery, wystarczy tańszy UPS z sinusoidą modyfikowaną lub Line-Interactive. Zawsze dopasowuj UPS do specyficznych wymagań Twoich urządzeń, aby zapewnić im optymalną ochronę i długotrwałą, bezproblemową pracę.

Liczba i typ gniazd: Upewnij się, że podłączysz wszystko, co potrzebujesz

Na koniec, choć może wydawać się to oczywiste, zwróć uwagę na liczbę i typ dostępnych gniazd wyjściowych w UPS-ie. Upewnij się, że będziesz w stanie podłączyć wszystkie niezbędne urządzenia. Większość UPS-ów oferuje standardowe gniazda Schuko (takie jak w ścianie), ale niektóre mogą mieć również gniazda IEC (komputerowe). Sprawdź, czy masz odpowiednie kable i czy liczba gniazd jest wystarczająca dla Twoich potrzeb. Nie ma nic gorszego niż zakup potężnego UPS-a, do którego nie możesz podłączyć wszystkich swoich urządzeń.
